Balanset-1A : Équilibreur Portable et Analyseur de Vibrations
Le Balanset-1A est un système mobile compact à deux canaux, conçu pour léquilibrage dynamique des rotors rigides sur leurs propres paliers (équilibrage sur site) et pour le diagnostic approfondi des vibrations.
Nous avons conçu cette solution comme une alternative économique mais puissante aux bancs déquilibrage coûteux. Lappareil se connecte à nimporte quel ordinateur portable Windows standard via USB, le transformant en une station professionnelle de vibro-équilibrage. Le logiciel intuitif gère automatiquement tous les calculs complexes, rendant léquilibrage de haute précision accessible aussi bien aux experts en vibrations chevronnés quaux techniciens ayant une formation minimale.


Capacités Clés


1. Équilibrage Dynamique
Effectuez un équilibrage sur un ou deux plans avec une haute précision.

• Calculs Automatisés : Le logiciel calcule le poids exact et la position des masses correctives. Il évalue automatiquement le balourd résiduel par rapport aux normes ISO 1940.
• Mode Production en Série : Fonctionnalité unique pour léquilibrage de lots de rotors identiques. En enregistrant les coefficients dinfluence, vous pouvez équilibrer les rotors suivants en un seul passage sans avoir besoin de masses dessai, ce qui accélère considérablement la production.
• Polyvalence : Idéal pour léquilibrage sur site (in situ) et peut également être utilisé comme système de mesure pour des bancs déquilibrage construits sur mesure (y compris les bancs à paliers souples/à résonance).

2. Analyse des Vibrations (Mode Vibromètre)
Détectez les défauts mécaniques avant quils ne conduisent à une panne.

• Analyse Complète : Mesure la vitesse, laccélération et le déplacement des vibrations.
• Diagnostics Avancés : Comprend lanalyse spectrale FFT, les graphiques de forme donde temporelle et la surveillance des harmoniques. Cela aide à identifier des problèmes tels que le désalignement, le jeu mécanique, les défauts de roulement et les problèmes dengrènement.

Spécifications Techniques
Le Balanset-1A offre la précision requise pour les tâches industrielles sérieuses :

• Canaux : 2 canaux de vibration 1 canal RPM (Tachymètre).
• Plage de vitesse de vibration : 0,02 – 80 mm/s.
• Plage de fréquence : 5 – 550 Hz.
• Plage de tr/min (RPM) : 100 – 100 000 tr/min.
• Précision de mesure de phase : ±1.
• Connectivité : Interface USB (PC/Portable Windows).

Applications
Le système est universellement applicable à une large gamme de machines tournantes dans diverses industries :

• Ventilateurs et Soufflantes Industriels : Systèmes CVC (HVAC), ventilateurs dextraction, cyclones.
• Agriculture : Broyeurs, épareuses, rotors/hacheurs de moissonneuses-batteuses, vis sans fin.
• Machines de Production : Broches, concasseurs, centrifugeuses, meules.
• Moteurs et Pompes : Moteurs électriques, générateurs, roues de pompes.

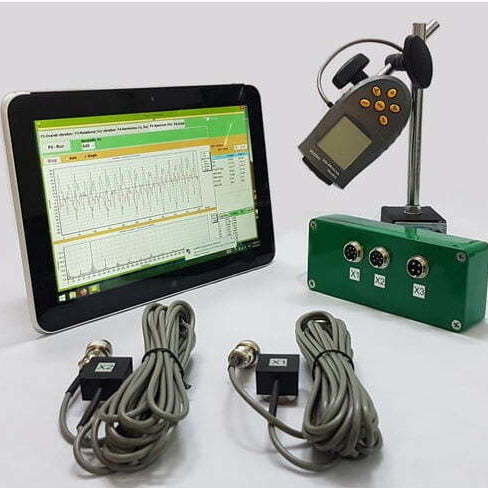

Contenu de la boîte
Le Balanset-1A est livré sous forme de kit complet « clé en main » dans une mallette de transport robuste :

• Unité de mesure (Interface USB).
• 2x Capteurs de vibration (Accéléromètres) avec supports magnétiques.
• Tachymètre laser (capteur RPM/Phase) avec pied magnétique.
• Balance numérique (pour le pesage précis des masses de correction).
• Ruban réfléchissant et jeu complet de câbles.
• Logiciel (sur clé USB).
