Analyseur de vibration Balanset-1A OEM

portableavec enregistrement des donnéesnumérique

Balanset-1A OEM est le kit de base du Balanset-1A, équilibreur portable et analyseur de vibrations bicanal pour l’équilibrage dynamique sur site — même boîtier et même logiciel que le kit complet (Full Kit) — destiné aux fabricants de broyeurs, de faucheuses et de ventilateurs qui construisent leur propre banc d’équilibrage.
Fonctionne avec votre ordinateur portable Windows via USB — ordinateur non fourni (Windows 7/8/10/11, 32 ou 64 bits, un port USB libre). Support, balance et mallette non fournis — le kit complet les ajoute.
Pour les constructeurs de machines à équilibrer, les intégrateurs, ainsi que les ateliers et concessionnaires disposant de leur propre support, balance et mallette.
Applications agricoles

• Système de mesure de votre propre banc d’équilibrage pour rotors de broyeurs et de faucheuses à fléaux
• Contrôle de tolérance ISO 21940-11 des rotors avant livraison
• Équilibrage sur site des broyeurs de paille, batteurs, vis sans fin, ventilateurs et moulins

Caractéristiques principales

• Voies : 2 vibratoires + 1 de vitesse · Plans de correction : 1 ou 2
• Vitesse du rotor : 100–100 000 tr/min
• Plage de vibration : 0,02–80 mm/s RMS
• Plage de fréquences : 5–1000 Hz (équilibrage et FFT) ; erreur d’amplitude ≤10 % sur 5–550 Hz, jusqu’à 20 % sur 550–1000 Hz
• Précision de phase : ±1° · Précision de la vitesse RMS : ±(0,1 mm/s + 10 %)
• Précision globale : 5 % de la pleine échelle
• Câble des capteurs : 5 m (option 10 m) · Alimentation : USB 5 V CC · IP54 · Poids : ~1,5 kg (kit OEM)
• Normes : ISO 21940-11 (équilibrage), ISO 20816 (évaluation des vibrations)

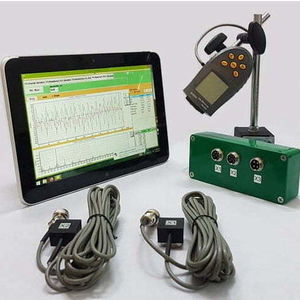

Contenu du kit OEM

• Boîtier d’interface USB Balanset-1A

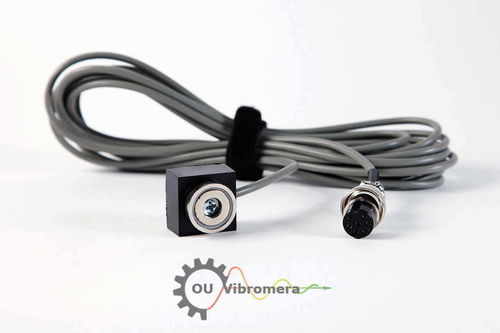

• 2 capteurs de vibration

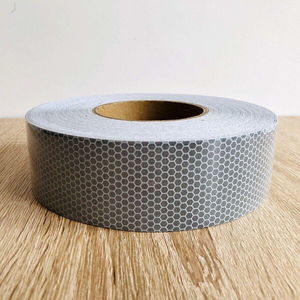

• Tachymètre laser optique et ruban réfléchissant
• Logiciel d’équilibrage Windows sur clé USB

Fonctionnement

• 1. Installation : capteurs sur les corps de palier, ruban réfléchissant sur le rotor, tachymètre laser pointé sur le ruban.
• 2. Mesure initiale : le logiciel enregistre l’amplitude et la phase 1× de référence.
• 3. Mesures avec masse d’essai dans le plan 1, puis dans le plan 2 ; le logiciel calcule les coefficients d’influence.
• 4. Correction : souder ou boulonner les masses calculées aux angles indiqués, puis comparer la vibration résiduelle à la tolérance ISO 21940-11.

Fabricant : VIBROMERA, Porto, Portugal (depuis 2017) · garantie 2 ans · facture avec TVA · livraison dans le monde entier par UPS et DHL (DAP) · assistance gratuite par e-mail et sur le forum · vibromera.eu/fr/ · vibromera.fr
