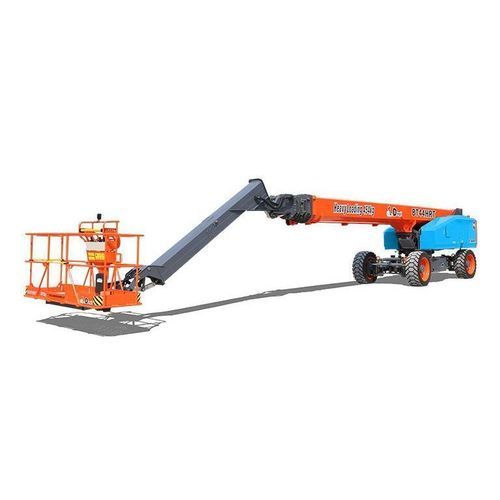

Nacelle automotrice BT44HRT

électrique4 roues motrices

Présentation du produit

• Développée par TEUPEN, le centre R&D allemand de DINGLI;
• Conception modulaire horizontale et verticale, 85 % de composants communs sur l'ensemble de la gamme; modèles électrique / diesel / hybride développés sur la même plateforme;
• Innovation brevetée : extension d'essieu in situ par une touche, traction et direction sur quatre roues; extension et rétraction de l'essieu en espace réduit;
• Gain d'efficacité opérationnelle jusqu'à 40 % par rapport aux machines équivalentes du secteur;
• Architecture de sécurité Cat3, redondance complète des logiciels et matériels de commande électronique;
• Flèche (jib) avec amplitude de 230°, reprenable pour le transport en conteneur;
• Équipée d'une batterie haute tension modulaire 360V 150–180Ah et d'un prolongateur d'autonomie universel qui charge la batterie en l'absence d'alimentation externe.

Paramètres — Dimensions
Hauteur maximale de travail : 44,44m / 146ft
Hauteur maximale du personnel : 42,44m / 139ft 3in
Portée maximale d'exploitation(+0,6m) : 25,60m / 83ft 12in
Portée maximale de la plateforme : 25,00m / 82ft
Garde haut/bas maximale : /
Profondeur maximale d'investigation : /
Longueur totale (rangée) : 17,00m / 55ft 9in
Largeur totale (essieu déployé) : 4,17m / 13ft 8in
Largeur totale (essieu rétracté) : 2,44m / 8ft
Hauteur totale (rangée) : 2,83m / 9ft 3in
Dimensions de transport (L×l×h) : 11,92m×2,44m×2,83m / 39ft 2in×8ft×9ft 3in
Dimensions de la plateforme (L×l) : 2,44m×0,91m / 8ft×2ft 11in
Hauteur de la plateforme : /
Dépassement tourelle (essieu déployé) : 1,39m / 4ft 7in
Dépassement tourelle (essieu rétracté) : 2,28m / 7ft 6in
Garde au sol (rangée/levée) : 0,40m / 1ft 4in
Empattement (essieu déployé) : 4,07m / 13ft 4in
Empattement (essieu rétracté) : 4,27m / 14ft
Pneumatiques : 445/50/D710

Paramètres — Performance
Charge utile (libre/restreinte) : 300kg/454kg / 661lb/1000lb
Occupants max. : 3
Pente franchissable : 0,45
Vitesse de déplacement (rangée) : ≯ 6,0km/h / ≯ 3,73mph
Vitesse de déplacement (levée) : ≯ 1,1km/h / ≯ 0,68mph
Inclinaison de travail max. (X/Y) : 5°/5°
Rotation tourelle : 360° continue
Rotation de la plateforme : 180°
Mouvement du jib : 230°
Angle max. du bras principal : 75°
Rayon de braquage - essieu déployé (int./ext.) : 2,99m/5,41m / 9ft 10in/17ft 9in
Rayon de braquage - essieu rétracté (int./ext.) : 8,27m/10,85m / 27ft 1in/35ft 7in

Paramètres — Poids
Poids total : 23000kg / 50706lb

Paramètres — Puissance
Moteur diesel : /
Moteur avec prolongateur : Kubota D1105 / 18.2kW
Réservoir diesel : 100L / 26gal
Réservoir hydraulique : 230L / 60gal
Système d'alimentation d'urgence : 12V
Batterie lithium : 358.4V / 173Ah
Chargeur : 358.4V / 32A
Moteur de pompe : 360VDC / 30kW

Caractéristiques techniques

• Modèle : BT44HRT
• Série : T Series
• Hauteur maximale de travail : 44,44m / 146ft
• Hauteur maximale de plateforme : 42,44m / 139ft 3in
• Portée maximale : 25,60m (plage d'exploitation +0,6m) / 83ft 12in
• Capacité de plateforme (S.W.L) : 300kg (non restreint) / 454kg (restreint)
• Occupants max. : 3
• Poids total : 23000kg
• Fonction d'extension/rétraction d'essieu : extension d'essieu in situ brevetée par une touche avec traction et direction sur quatre roues
• Mouvement du jib : 230° (reprenable pour transport en conteneur)
• Batterie : 358.4V / 173Ah lithium ; batteries modulaires 360V 150–180Ah optionnelles avec prolongateur d'autonomie universel
• Moteur du prolongateur : Kubota D1105 (18.2kW)
• Vitesse de déplacement (rangée) : jusqu'à 6,0 km/h
• Rotation tourelle : 360° continue
