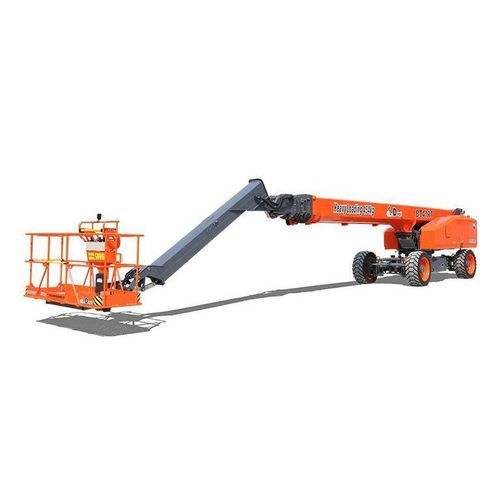

Nacelle automotrice BT41RT

électrique4 roues motrices

Présentation

• Développé par TEUPEN, le centre R&D allemand de DINGLI.
• Conception modulaire horizontale et verticale avec 85 % de composants communs sur la gamme ; variantes électrique, diesel et hybride sur la même plateforme.
• Extension d'essieu brevetée en place par une touche, traction et direction sur les quatre roues pour manœuvrer en espace restreint.
• Flèche articulée à 230° ; peut être arrimée pour le transport en conteneur standard.
• Architecture de sécurité Cat 3 avec redondance des matériels et logiciels de commande électronique.
• Motorisation Deutz TD2.9 L4, 55,4 kW ; capacité de franchissement jusqu'à 45 %.

Type de produit

• T Series
• Modèle : BT41RT

Paramètres du produit
Dimensions
Hauteur de travail max. : 41,54 m / 136 ft 3 in
Hauteur plateforme max. : 39,54 m / 129 ft 9 in
Portée opératoire max. (+0,6 m) : 24,10 m / 79 ft 1 in
Portée plateforme max. : 23,50 m / 77 ft 1 in
Longueur totale (repliée) : 16,50 m / 54 ft 2 in
Largeur totale (essieu déployé) : 4,17 m / 13 ft 8 in
Largeur totale (essieu rentré) : 2,44 m / 8 ft
Hauteur totale (repliée) : 2,83 m / 9 ft 3 in
Dimensions de transport (L×l×h) : 11,17 m × 2,44 m × 2,83 m / 36 ft 8 in × 8 ft × 9 ft 3 in
Taille de la plateforme (L×l) : 2,44 m × 0,91 m / 8 ft × 2 ft 12 in
Queue de rotation (essieu déployé/rentré) : 1,39 m / 2,28 m
Garde au sol (repliée/levée) : 0,40 m / 1 ft 4 in
Empattement (essieu déployé/rentré) : 4,07 m / 4,27 m
Pneumatiques : 445/50/D710

Performance
Charge admissible (libre/restreinte) : 300 kg / 454 kg (661 lb / 1000 lb)
Occupants max. : 3
Pente franchissable : 45 %
Vitesse de déplacement (repliée) : ≤ 6,0 km/h / ≤ 3,73 mph
Vitesse de déplacement (levée) : ≤ 1,1 km/h / ≤ 0,68 mph
Pente de travail max. (X/Y) : 5° / 5°
Rotation tourelle : 360° continue
Rotation plateforme : 180°
Mouvement de flèche : 230°
Angle max. du bras principal : 75°
Rayon de braquage - essieu déployé (int./ext.) : 2,99 m / 5,41 m
Rayon de braquage - essieu rentré (int./ext.) : 8,27 m / 10,85 m

Poids
Poids total : 21300 kg / 46958 lb

Motorisation
Moteur diesel : Deutz TD2.9 L4 — 55,4 kW
Réservoir diesel : 150 L / 39 gal
Réservoir hydraulique : 230 L / 60 gal
Alimentation d'urgence : 12V

Caractéristiques techniques

• Modèle : BT41RT (T Series)
• Hauteur de travail max. : 41,54 m
• Hauteur plateforme max. : 39,54 m
• Portée opératoire max. (+0,6m) : 24,10 m
• Portée plateforme max. : 23,50 m
• Longueur totale (repliée) : 16,50 m
• Largeur totale (essieu déployé/rentré) : 4,17 m / 2,44 m
• Hauteur totale (repliée) : 2,83 m
• Dimensions de transport : 11,17 m × 2,44 m × 2,83 m
• Taille plateforme : 2,44 m × 0,91 m
• Queue de rotation (déployée/retr.) : 1,39 m / 2,28 m
• Garde au sol (repliée/levée) : 0,40 m
• Empattement (déployé/retr.) : 4,07 m / 4,27 m
• Pneumatiques : 445/50/D710
• Charge admissible (libre/restreinte) : 300 kg / 454 kg
• Occupants max. : 3
• Pente franchissable : 45 %
• Vitesse de déplacement (repliée/levée) : ≤ 6,0 km/h / ≤ 1,1 km/h
• Rotation tourelle : 360° continue ; Rotation plateforme : 180°
• Mouvement de flèche : 230° ; Angle max bras principal : 75°
• Poids total : 21300 kg
• Moteur diesel : Deutz TD2.9 L4, 55,4 kW
• Capacité réservoir diesel : 150 L ; Capacité réservoir hydraulique : 230 L
• Alimentation d'urgence : 12V
