Contrôleur de ventilateur de vitesse Acontrol

Présentation
Les régulateurs de tension électroniques (appareils à contrôle d'angle de phase) offrent une régulation de vitesse économique pour les moteurs asynchrones à rotor extérieur contrôlables en tension et les ventilateurs associés. Disponibles pour des courants nominals jusqu'à 80 A, ces régulateurs intègrent des commutateurs 5 positions de série et sont conçus pour éviter les bruits électroniques lors du contrôle des moteurs et des ventilateurs.

Remarque générale
La plupart des moteurs à rotor extérieur ZIEHL-ABEGG sont contrôlables en tension. Les régulateurs de tension permettent une régulation de vitesse simple et économique de ces moteurs et ventilateurs. ZIEHL-ABEGG propose une large gamme de régulateurs électroniques à commande de phase ainsi que des solutions à transformateur.

Versions des régulateurs de tension électroniques

• Acontrol
• Dcontrol
• Ucontrol

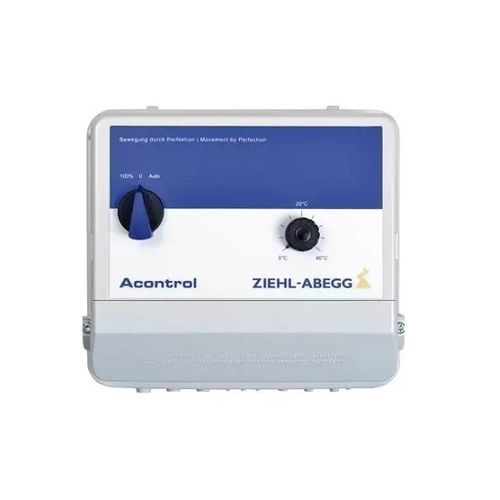

Acontrol
Caractéristiques produit :
Réglage de la vitesse selon le principe de commande par angle de phase. Commande individuelle ou en parallèle des moteurs ou ventilateurs 1~.

Propriétés et particularités :
Convient pour une association avec les moteurs et ventilateurs à rotor extérieur ZIEHL-ABEGG.

Plage de sortie :

• 1~ Acontrol : 2,5 à 20 A

Fonctions :

• Acontrol en tant que régulateur de vitesse avec réglage simple via un bouton rotatif intégré ou via une entrée 0–10 V.
• Acontrol avec fonctions de contrôle intégrées pour la régulation de pression et de température jusqu'à des tâches de contrôle universel ; entrées et sorties supplémentaires disponibles.
• Versions spécifiques à l'industrie, par ex. pour l'agriculture (1~ Acontrol en tant que correcteur de ventilation).

Dcontrol + Ucontrol
Caractéristiques produit :
Réglage de la vitesse selon le principe de commande par angle de phase. Commande individuelle ou en parallèle des moteurs ou ventilateurs 3~.

Propriétés et particularités :
Convient pour une association avec les moteurs et ventilateurs à rotor extérieur ZIEHL-ABEGG.

Plage de sortie :

• 3~ Dcontrol et Ucontrol : 2 à 80 A

Fonctions :

• Dcontrol en tant que régulateur de vitesse avec réglage via entrée 0–10 V.
• Dcontrol avec fonctions de contrôle intégrées pour la régulation de pression et de température.
• Ucontrol appareil universel avec modes de fonctionnement préconfigurables ; entrées et sorties supplémentaires intégrées.

Caractéristiques techniques

• Principe de commande : Commande par angle de phase (contrôle électronique de tension)
• Types de moteurs : Moteurs asynchrones à rotor extérieur contrôlables en tension
• Alimentation prise en charge : 1~ (Acontrol) et 3~ (Dcontrol, Ucontrol)
• Gamme de courant nominal : env. 2,5 A à 80 A (selon modèle)
• Interrupteurs 5 positions intégrés (standard)
• Entrées de commande de vitesse : Bouton rotatif intégré et signal 0–10 V (selon modèle)
• Fonctions de contrôle intégrées : Contrôleurs de pression et de température disponibles (selon modèle)
• Versions spéciales : Options adaptées aux secteurs industriels (ex. ordinateur de ventilation agricole)
