Unité de commande électronique S-ET10E

Vue d'ensemble
Les moteurs à rotor extérieur ZIEHL-ABEGG sont généralement équipés d'interrupteurs thermostatiques (TB) en standard. Les dispositifs de protection moteur classiques basés uniquement sur le courant ou des déclencheurs bimétalliques offrent une protection incomplète pour des ventilateurs à commande de vitesse ou soumis à une fréquence d'enclenchement élevée. Les unités de protection moteur ZIEHL-ABEGG sont conçues pour surveiller et protéger de manière fiable les ventilateurs et moteurs, empêcher le redémarrage automatique après refroidissement suite à une panne et permettre la protection de plusieurs moteurs à partir d'un même dispositif lorsque cela est possible.

Spécification du produit
La majorité des moteurs à rotor extérieur ZIEHL-ABEGG sont pourvus d'un interrupteur thermostatique (TB). Les moteurs antidéflagrants disposent d'un capteur de température (TP). Les moteurs selon norme IEC peuvent intégrer un TP / thermistance PTC. ZIEHL-ABEGG fournit des unités de surveillance et d'analyse traitant les signaux des TB et TP pour la protection et la surveillance des moteurs.

Propriétés et caractéristiques particulières

• Les dispositifs 3~ surveillent l'interrupteur thermostatique intégré (TB), offrent une protection thermique complète et permettent la distribution du courant vers plusieurs ventilateurs. Plusieurs ventilateurs peuvent être raccordés à un seul appareil 3~ ; un déclencheur de surcourant intégré assure une protection de coupure.
• Les dispositifs 1~ surveillent un seul moteur connecté via le TP ou l'interrupteur thermostatique. Les dispositifs de surveillance TP prennent également en charge la protection des moteurs antidéflagrants via une unité de déclenchement par thermistance PTC.

Versions / Portée des fonctions

• Dispositifs 3~ : fonction d'interrupteur manuel, protection thermique complète du moteur, distribution du courant, déclencheur de surcourant pour protection de coupure.
• Dispositifs 1~ : fonction d'interrupteur manuel, protection thermique complète pour un moteur unique.
• Dispositif de surveillance TP : permet la surveillance des moteurs antidéflagrants et fournit une sortie relais pour couper le moteur (unité de déclenchement par thermistance PTC).

Modèles disponibles (sélection)

• S-ET10E (Unité de protection pour moteurs 1~ avec thermostats)
• S-ET10 (Unité de protection pour moteurs 1~ avec thermostats)
• S-DT25E (Unité de protection pour moteurs 3~ avec interrupteur thermostatique)
• S-DT25 (Unité de protection pour moteurs 3~ avec interrupteur thermostatique)
• S-DT16E (Unité de protection pour moteurs 3~ avec interrupteur thermostatique)
• S-DT16 (Unité de protection pour moteurs 3~ avec interrupteur thermostatique)
• ZB (Contact auxiliaire, 1 ouverture / 1 fermeture)
• ZK (Contact auxiliaire, 2 contacts fermeture)
• Zrep

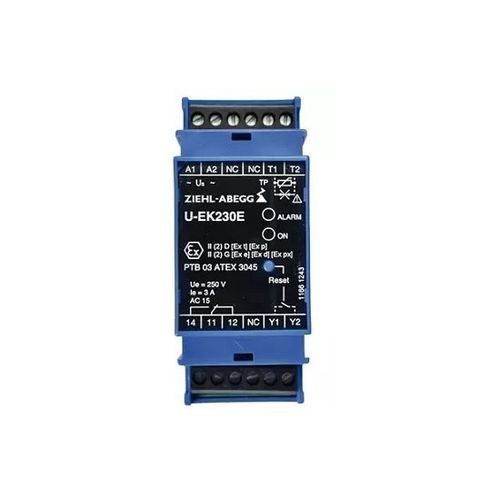

• U-EK230E (Unité de déclenchement pour moteurs, 2e édition)

Applications
Conçues pour la protection et la surveillance des ventilateurs et moteurs dans les systèmes de ventilation et d'automatisation. Adaptées aux ventilateurs à commande de vitesse, aux installations à haute fréquence de commutation et, avec les dispositifs TP/PTC, aux moteurs antidéflagrants.

Caractéristiques techniques

• Interrupteur thermostatique (TB) monté en standard sur la plupart des moteurs à rotor extérieur ZIEHL-ABEGG.
• Moteurs antidéflagrants : capteur de température (TP) pour la surveillance ; moteurs norme IEC : TP / thermistance PTC intégrés.
• Dispositifs 3~ : permettent de raccorder plusieurs moteurs/ventilateurs à un appareil, incluent un déclencheur de surcourant pour coupure et une capacité de distribution du courant.
• Dispositifs 1~ : surveillent un seul moteur via TP et permettent la protection des moteurs antidéflagrants avec des unités de déclenchement par thermistance PTC.
• Fonctions : commutation manuelle, protection thermique complète du moteur, sortie relais pour arrêt moteur (pour unités PTC).
