Sensore di semina con funzione di conteggio Seed Master Integra

con allarme automatico di puliziaper seminatura

Descrizione

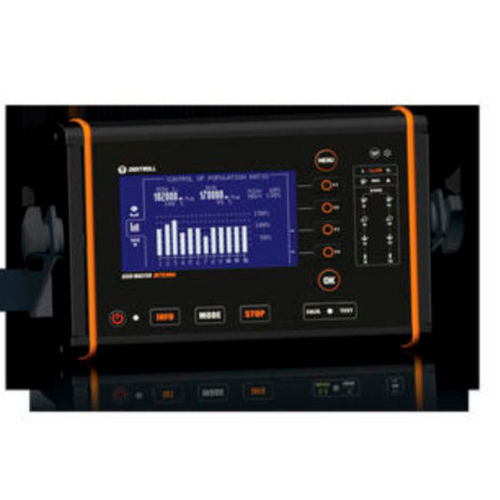

Seed Master Integra è un monitor multicanale per il controllo del flusso di semi e di concime granulare su seminatrici pneumatiche e planter. Visualizza conteggio semi, densità, livello tramoggia, giri ventilatore e supporta la regolazione delle file. L'unità elabora e visualizza fino a 128 file simultaneamente su uno schermo grafico retroilluminato 4,7". Due porte i-LiNE consentono la gestione separata dei tassi per semi e fertilizzante. L'uso è tramite tasti diretti, soft keys e LED di controllo.

Funzionalità del sistema

• Monitoraggio del flusso/verifica di ostruzione per fino a 3 prodotti su seminatrici pneumatiche e alcune meccaniche
• Conteggio semi, monitoraggio del flusso e rilevamento ostruzioni per concimi/insetticidi su planter
• Programma di controllo semina per planter fino a 24 file semi + 24 file concime/insetticida
• Taratura on-the-go della densità prevista di semi/concime
• Tracciamento velocità manuale o automatico
• Regolazione delle corsie (simmetrica o asimmetrica)
• Controllo della posizione di fine corsa del motore/attuatore di chiusura fila
• Visualizzazione livello tramoggia con allarme basso livello
• Due canali di controllo rotazione (uno con display numerico p.es. rpm ventilatore)
• Rilevamento e visualizzazione di ostruzioni o accumulo di polvere sui sensori
• Lingue supportate: EN, FR, DE, HU, PL, RO, RU, SR, ES, TR

Sensoristica rilevamento semi (DS4000i) - Caratteristiche

• Optomoduli DS4000i per rilevamento flusso/ostruzione semi
• Fotosensori con 4 elementi infra per rilevare semi molto piccoli (es. colza)
• Connessione lineare e intercambiabilità fino a 128 file
• Taratura in movimento della densità prevista di semi
• Disponibile per tubi aria diam. 25–35 mm
• Apertura rapida senza attrezzi per pulizia

Sensoristica rilevamento concime (DSGR4000i) - Caratteristiche

• Rilevamento flusso/ostruzione concime granulare (DSGR4000i)
• Connessione lineare fino a 128 file
• Taratura della densità prevista di concime
• Disponibile per tubi aria diam. 25–35 mm
• Rilevamento particelle con 4 elementi infra

Componenti di sistema

• Monitor: Seed Master Integra
• Sensor blocco semi: DS4000i
• Sensor blocco concime: DSGR4000i
• Modulo velocità: DA 02i (ricevitore segnale ruota)

Applicazioni tipiche e vantaggi

• Seminatrici combinate che applicano semi e concime granulare a portate differenti
• Seminatrici pneumatiche con 64+ file (monitoraggio fino a 128 file)
• Planter che richiedono controllo a foto-sensori e funzioni di regolazione aggiuntive
• Funzionamento prolungato tra le pulizie grazie alla compensazione automatica della polvere e all'allarme pulizia

Specifiche tecniche

• Display: LCD grafico ad alto contrasto 4,7" con retroilluminazione LED
• Soft keys: 4; Quick keys: 7
• Tensione di esercizio: 10–16 VDC
• Temperatura di esercizio: -20 a +70 °C; stoccaggio: -30 a +80 °C
• Protezioni: sovracorrente e inversione polarità
• Dimensioni (L x A x P): 225 x 140 x 35 mm
• Tipo sensore: fotocellula/optomodulo; elementi ottici: 4 coppie / 4 infra
• Dimensione oggetto rilevabile: ca. 1–2 mm (dipende da velocità e polvere)
• Velocità massima rilevabile: fino a ca. 25 m/s
• Rilevamento: elaborazione digitale del segnale; compensazione automatica polvere e allarme di pulizia
• Prestazioni: elabora e visualizza fino a 128 file; supporta fino a 3 prodotti; rilevamento ostruzioni in pochi secondi
