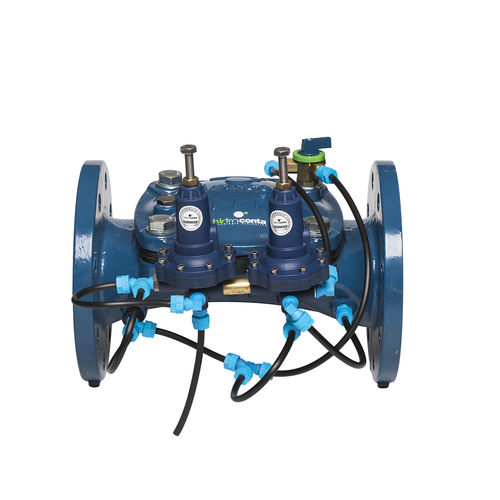

Riduttore e sostenitore Leopard
Valvola a membrana idraulica di riduzione e mantenimento della pressione LEOPARD. Viene utilizzata per ridurre automaticamente la pressione di uscita in una rete idrica e mantenere una pressione minima nella linea principale di alta pressione, indipendentemente dalla domanda.
Valvola idraulica di riduzione e mantenimento
Le valvole di riduzione e mantenimento della pressione Leopard sono disponibili da DN 20 a DN 300 di diametro.
Applicazioni
La valvola combinata di riduzione e mantenimento svolge entrambe le funzioni in modo indipendente. Impedisce la generazione in loco:
Perdite di pressione.
Sovrapressioni.
Viene utilizzata principalmente per ridurre automaticamente la pressione a valle nella rete di distribuzione e mantenere una pressione minima nella linea principale ad alta pressione, indipendentemente dalla domanda di distribuzione.
Funzionamento
Il pilota riduttore agisce sulla valvola in modo da avere una funzione modulante, al fine di mantenere costante la pressione a valle per il valore di controllo impostato, il pilota di mantenimento agisce sulla valvola in modo da avere una funzione modulante, al fine di mantenere la pressione a monte al di sopra del valore minimo di controllo. Il pilota del riduttore deve essere regolato in base alle esigenze di installazione.
Ruotando la vite del pilota del riduttore in senso orario si riduce la pressione di uscita. Ruotando il pilota in senso antiorario si aumenta la pressione di uscita.
Ruotando la vite di pilotaggio del sostenitore in senso orario si riduce la pressione di ingresso. Ruotando il pilota in senso antiorario si aumenta la pressione di uscita. Tenere conto dei seguenti aspetti:
Rapporto di riduzione massimo: pressione in ingresso x 1/3. Ad esempio, con una pressione di ingresso di 6 bar, la pressione di uscita sarà di 2 bar. Lavorando con una pressione inferiore a 2 bar, la valvola subirà complicazioni di cavitazione.
---
