Valvola per irrigazione Leopard

di controllodi arrestoidraulica

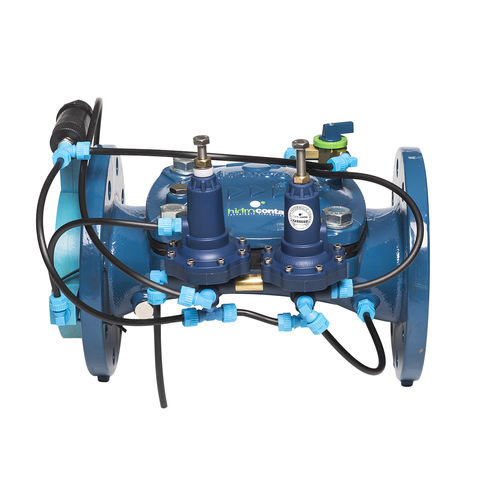

Leopard Limitatore di flusso e riduttore di pressione Valvola a membrana idraulica limitatrice di portata e riduttrice di pressione LEOPARD. La valvola combinata di riduzione e limitazione svolge entrambe le funzioni in modo indipendente. Valvola idraulica limitatrice e riduttrice di pressione Leopard Le valvole limitatrici di flusso e riduttrici di pressione Leopard sono disponibili con diametro da DN 20 a DN 300. Applicazioni La valvola combinata di riduzione e limitazione svolge entrambe le funzioni in modo indipendente. Consente di: Evitare consumi eccessivi. Evitare cadute di pressione e quindi carenze di alimentazione in punti lontani della rete. Elevate pressioni che possono danneggiare i componenti dell'impianto. Funzionamento Il pilota regola l'apertura della valvola in base alla pressione differenziale, fornendo la portata preimpostata e mantenendo il flusso costante. Tramite due sensori, installati su entrambi i lati di una piastra orifizio che produce una certa caduta di pressione, si ottiene la portata in circolazione, chiudendo parzialmente la valvola idraulica fino a consentire la portata determinata solo se questa viene superata. Dopo aver preselezionato la portata da limitare, il pilota è in grado di modificare la portata impostata a ± 15%. Ruotando il pilota del limitatore in senso orario si consente un flusso maggiore. Ruotando il pilota in senso antiorario si riduce il flusso. Il pilota del riduttore agisce sulla valvola in modo da avere una funzione modulante con l'obiettivo di mantenere costante la pressione dell'acqua a valle per il valore di regolazione impostato. Il pilota riduttore agisce sulla valvola in modo che abbia una funzione modulante, allo scopo di mantenere costante la pressione a valle per il valore di regolazione impostato.
