Tappo magnetico TCEM

di svuotamento

Descrizione

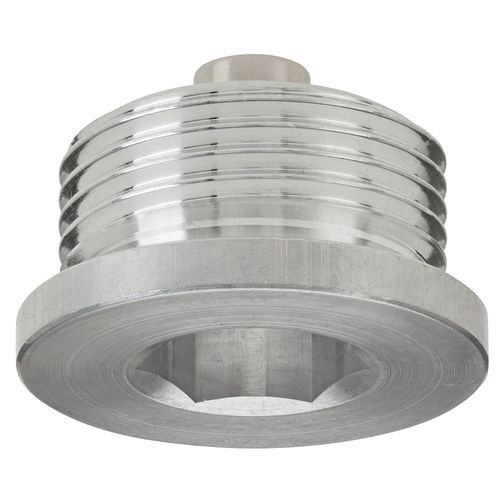

Tappo magnetico per scarico olio progettato per trattenere particelle ferrose nell'olio circolante. Realizzato in lega di alluminio (senza trattamento superficiale di default). Un inserto magnetico permanente in lega speciale attira e trattiene i residui ferrosi. Particolarmente indicato per macchine ad elevato numero di giri. Fornito esclusivamente con guarnizioni metalliche.

Tipo
NORMA DIN 908

Finitura
Disponibile su richiesta con anodizzazione.

Tipi di magnete

• A = Alnico (Temperatura massima d'impiego +300 °C)
• N = Neodimio (Temperatura massima d'impiego +80 °C)

Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | e | g | h | f | t | d | MAGNETE | PESO (g)
TCEM0G | 1GTEM00A | 1/8" | 5 | 3 | 4 | 8 | 3 | 14 | N | 4
TCEM1G | 1GTEM10A | 1/4" | 6 | 5 | 5 | 12 | 3 | 18 | N | 7
TCEM2G | 1GTEM20A | 3/8" | 8 | 5 | 5 | 12 | 3 | 22 | N | 10
TCEM3G | 1GTEM30A | 1/2" | 10 | 6 | 5 | 14 | 4 | 26 | N | 18
TCEM4G | 1GTEM40A | 3/4" | 12 | 10 | 6 | 16 | 4 | 32 | N | 32
TCEM5G | 1GTEM50A | 1" | 17 | 10 | 6 | 16 | 5 | 40 | N | 50
TCEM6G | 1GTEM60A | 1" 1/4 | 22 | 15 | 10 | 16 | 5 | 49 | A | 87
TCEM7G | 1GTEM70A | 1" 1/2 | 24 | 15 | 10 | 16 | 5 | 55 | A | 105
TCEM8G | 1GTEM80A | 2" | 32 | 15 | 15 | 20 | 5 | 68 | A | 184

Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | e | g | h | f | t | d | MAGNETE | PESO (g)
TCEM0M | 1MTEM00A | 10 x 1 | 5 | 3 | 4 | 8 | 3 | 14 | N | 4
TCEM1M | 1MTEM10A | 12 x 1.5 | 6 | 5 | 4 | 12 | 3 | 17 | N | 6
TCEM2M | 1MTEM20A | 14 x 1.5 | 6 | 5 | 5 | 12 | 3 | 19 | N | 7
TCEM3M | 1MTEM30A | 16 x 1.5 | 8 | 5 | 5 | 12 | 3 | 21 | N | 9
TCEM4M | 1MTEM40A | 18 x 1.5 | 8 | 6 | 5 | 12 | 3 | 23 | N | 12
TCEM5M | 1MTEM50A | 20 x 1.5 | 10 | 6 | 5 | 14 | 4 | 25 | N | 16
TCEM6M | 1MTEM60A | 22 x 1.5 | 10 | 6 | 5 | 14 | 4 | 27 | N | 20
TCEM7M | 1MTEM70A | 24 x 1.5 | 12 | 6 | 5 | 14 | 4 | 29 | N | 22
TCEM8M | 1MTEM81A | 24 x 2 | 12 | 8 | 6 | 14 | 4 | 29 | A | 22
TCEM9M | 1MTEM90A | 26 x 1.5 | 12 | 10 | 6 | 16 | 4 | 32 | N | 31
TCEM10M | 1MTEM91A | 27 x 2 | 12 | 10 | 6 | 16 | 4 | 32 | N |
TCEM11M | 1MTEM92A | 30 x 1.5 | 17 | 10 | 6 | 16 | 4 | 36 | N | 35
TCEM12M | 1MTEM93A | 30 x 2 | 17 | 10 | 6 | 16 | 4 | 36 | N | 35
TCEM13M | 1MTEM94A | 33 x 2 | 17 | 10 | 6 | 16 | 5 | 40 | N | 49

Specifiche tecniche / caratteristiche

• Modello: TCEM
• Materiale: lega di alluminio (senza trattamento di superficie di default)
• Norma: DIN 908
• Fornitura: fornito esclusivamente con guarnizioni metalliche
• Finitura disponibile: anodizzazione su richiesta
• Tipi di magnete: Alnico (A) fino a +300 °C; Neodimio (N) fino a +80 °C
• Applicazioni: indicato per macchine ad alto numero di giri; trattiene particelle ferrose nell'olio
• Varianti filettate disponibili: GAS ISO 228 e metriche MB come da tabelle sopra
