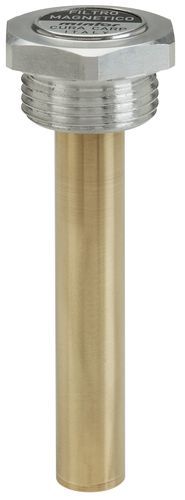

Tappo magnetico FMC

di riempimento

Descrizione
Filtro magnetico a candela (serie FMC) per la rimozione di contaminanti ferrosi nei liquidi di lavorazione e nei serbatoi. Testa in lega di alluminio fornita non trattata di serie. Settori magnetici permanenti in lega speciale con azione a largo raggio. Rivestimento amagnetico e liscio per facilitare la pulizia e l'ispezione. Indicato per rettificatrici, centraline oleodinamiche e grandi serbatoi.

Disponibilità
Disponibile su richiesta in lunghezze diverse e con trattamento di anodizzazione. Fornito con filettature GAS ISO 228 e metrico MB — vedere le tabelle tecniche per modelli, codici e dimensioni.

Tipo di magnete utilizzato
F = Ferrite (Temperatura max di impiego +250 °C)
N = Neodimio (Temperatura max di impiego +80 °C)

Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | t | f | l | h | g | e | MAGNETE | PESO (g)
FMC1G | 1GFMC10A | 3/8" | 8 | 10 | 80 | 70 | 9 | 22 | N | 42
FMC2G | 1GFMC20A | 1/2" | 8.5 | 10 | 95 | 85 | 12 | 27 | F | 80
FMC3G | 1GFMC30A | 3/4" | 9.5 | 12 | 102 | 90 | 17 | 32 | F | 153
FMC4G | 1GFMC40A | 1" | 9.5 | 14 | 104 | 90 | 17 | 40 | F | 173
FMC5G | 1GFMC50A | 1" 1/4 | 10 | 15 | 105 | 90 | 28 | 50 | F | 430
FMC6G | 1GFMC60A | 1" 1/2 | 10 | 15 | 105 | 90 | 28 | 55 | F | 461
FMC7G | 1GFMC70A | 2" | 12 | 17 | 107 | 90 | 28 | 70 | F | 587

Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | t | f | l | h | g | e | MAGNETE | PESO (g)
FMC1M | 1MFMC10A | 16 x 1.5 | 8 | 10 | 80 | 70 | 9 | 22 | N |
FMC2M | 1MFMC20A | 18 x 1.5 | 8 | 10 | 80 | 70 | 9 | 22 | N |
FMC3M | 1MFMC30A | 20 x 1.5 | 7 | 10 | 95 | 85 | 12 | 24 | F | 69
FMC4M | 1MFMC40A | 22 x 1.5 | 8.5 | 10 | 95 | 85 | 12 | 27 | F | 73

Caratteristiche / specifiche tecniche

• Denominazione: filtro magnetico a candela (serie FMC)
• Testa: lega di alluminio (non trattata di serie)
• Elemento magnetico: settori magnetici permanenti in lega speciale con ampia portata d'azione
• Rivestimento: superficie amagnetica liscia per una pulizia facilitata
• Applicazioni consigliate: rettificatrici, centraline oleodinamiche, grandi serbatoi
• Opzioni: disponibile su richiesta in lunghezze diverse e con trattamento di anodizzazione
• Tipi di magnete: F (Ferrite) — max +250 °C; N (Neodimio) — max +80 °C
• Modelli e dimensioni: vedi tabelle tecniche (GAS ISO 228 e METRICO MB)
