Tappo sfiato TSL/TNF

di riempimento

Descrizione

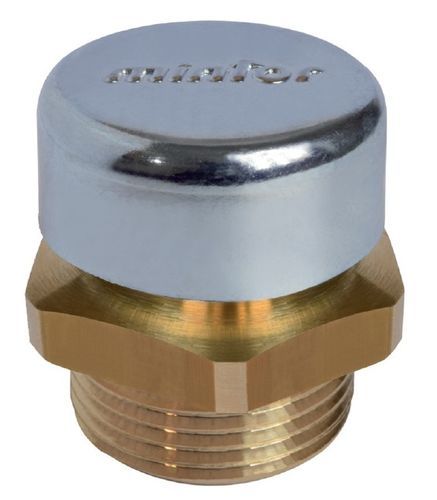

Tappo di carico e sfiato per olio a ventilazione libera in ottone con labirinto e filtro sferico in bronzo, protetto da coperchio in acciaio zincato. La pressione generata dagli organi rotanti all'interno della scatola ingranaggi viene espulsa tramite il labirinto, evitando l'uscita degli spruzzi d'olio e l'ingresso di corpi estranei durante la fase di aspirazione. Il filtro integrato ha un grado di filtrazione di 40 µm.

Applicazioni
TSL/TNF è indicato per ambienti polverosi ed è consigliato per il settore automobilistico, per applicazioni su centraline e cilindri.

Avvertenza
Il prodotto non è progettato per funzionare capovolto. L'installazione o i test in tale configurazione non rientrano nelle specifiche di progetto e possono compromettere il corretto funzionamento.

Informazioni tecniche - GAS ISO 228
FILETTATURA - d - h - f - e - s
1/4" - 16.5 - 19 - 8 - 17 - 19
3/8" - 21 - 19 - 8 - 22 - 24.5
1/2" - 21 - 22 - 10 - 24 - 26.8

Caratteristiche / specificazioni tecniche

• Modello: TSL/TNF
• Tipologia: tappo di carico e sfiato per olio con labirinto e filtro
• Materiale: corpo in ottone; filtro sferico in bronzo; coperchio di protezione in acciaio zincato
• Grado di filtrazione: 40 µm
• Norma: GAS ISO 228
• Ambienti consigliati: ambienti polverosi; settore automobilistico; centraline e cilindri
• Limitazione d'uso: non idoneo a funzionare capovolto
• Filettature e dimensioni disponibili:
  • 1/4" : d 16.5, h 19, f 8, e 17, s 19
  • 3/8" : d 21, h 19, f 8, e 22, s 24.5
  • 1/2" : d 21, h 22, f 10, e 24, s 26.8
