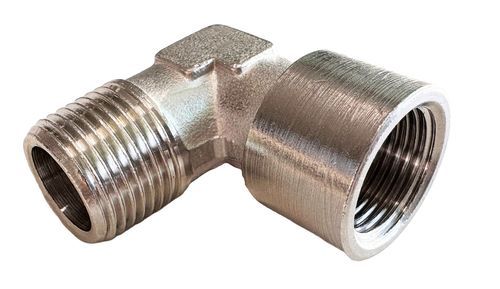

Raccordo per irrigazione a gomito 90°

Descrizione
Gomito a 90° con connessione maschio conico e femmina cilindrica, progettato per assicurare il montaggio verticale dei tappi sfiato in applicazioni laterali su motoriduttori e serbatoi. Corpo in ottone nichelato.

Scheda Tecnica (tabella)
CODE | D1 | D2 | CH | L1 | L2 | L3
1CURV00O | 1/8" CONICO | 1/8" CILINDRICO | 10 | 7,5 | 18 | 21
1CURV10O | 1/4" CONICO | 1/4" CILINDRICO | 13 | 11 | 25 | 26
1CURV20O | 3/8" CONICO | 3/8" CILINDRICO | 17 | 11,5 | 28 | 30
1CURV30O | 1/2" CONICO | 1/2" CILINDRICO | 21 | 14 | 30 | 34
1CURV40O | 3/4" CONICO | 3/4" CILINDRICO | 25 | 14,5 | 32 | 36,5
1CURV50O | 1" CONICO | 1" CILINDRICO | 30 | 16,8 | 39 | 45

Caratteristiche / Specifiche tecniche

• Materiale: corpo in ottone nichelato
• Angolo: 90°
• Connessione: maschio conico / femmina cilindrica
• Applicazioni consigliate: assicura il montaggio verticale dei tappi sfiato in applicazioni laterali su motoriduttori e serbatoi
• Varianti disponibili (codici e dimensioni):
  • 1CURV00O — D1: 1/8" CONICO; D2: 1/8" CILINDRICO; CH: 10; L1: 7,5; L2: 18; L3: 21
  • 1CURV10O — D1: 1/4" CONICO; D2: 1/4" CILINDRICO; CH: 13; L1: 11; L2: 25; L3: 26
  • 1CURV20O — D1: 3/8" CONICO; D2: 3/8" CILINDRICO; CH: 17; L1: 11,5; L2: 28; L3: 30
  • 1CURV30O — D1: 1/2" CONICO; D2: 1/2" CILINDRICO; CH: 21; L1: 14; L2: 30; L3: 34
  • 1CURV40O — D1: 3/4" CONICO; D2: 3/4" CILINDRICO; CH: 25; L1: 14,5; L2: 32; L3: 36,5
  • 1CURV50O — D1: 1" CONICO; D2: 1" CILINDRICO; CH: 30; L1: 16,8; L2: 39; L3: 45
