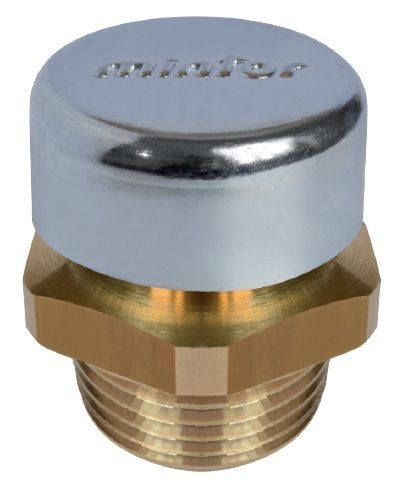

Valvola con spurgo pneumatico TSSRCad ariapneumaticain ottone
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Funzioni
- con spurgo pneumatico
- Applicazioni
- ad aria
- Azionamento
- pneumatica
- Materiale
- in ottone
- Altre caratteristiche
- filettata
Descrizione
Prodotto
Tappo di sfiato conico con valvola progettato per sfiatare pressioni interne intermittenti causate dalla turbolenza dei fluidi
Descrizione
Tappo di sfiato conico in ottone con valvola interna tarata 0,15–0,30 bar. La valvola si apre a intervalli per rilasciare i picchi di pressione interna generati dalla turbolenza e impedisce l'ingresso di corpi estranei. Temperatura di esercizio: -20 °C ÷ +100 °C. Su richiesta: nichelatura, tarature diverse o costruzione in lega di alluminio.
Avvertenze
Il prodotto non è progettato per funzionare in posizione capovolta. Installazione o collaudo in tale configurazione non sono conformi alle specifiche di progetto e possono compromettere il corretto funzionamento.
Scheda Tecnica - BSPT
CODICE | FILETTATURA | d | h | f | e | s | PESO (g)
1GTSRC00O | 1/8" | 13.5 | 18 | 8 | 14 | 15.6 | 19
1GTSRC10O | 1/4" | 16.5 | 18 | 8 | 17 | 19 | 28
1GTSRC20O | 3/8" | 16.5 | 19 | 8 | 19 | 21.8 | 34
1GTSRC30O | 1/2" | 21 | 18.5 | 10 | 22 | 24.5 | 57
Scheda Tecnica - METRICO MB
CODICE | FILETTATURA | d | h | f | e | s | PESO (g)
1MTSRC00O | 10 x 1 | 13.5 | 18 | 8 | 14 | 15.6 | 22
1MTSRC10O | 14 x 1,5 | 16.5 | 18 | 8 | 17 | 19 | 29
1MTSRC20O | 16 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 45
1MTSRC30O | 18 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 48
1MTSRC50O | 22 x 1,5 | 21 | 21.5 | 10 | 24 | 26.8 | 82
Caratteristiche / Specificazioni tecniche
Tappo di sfiato conico con valvola progettato per sfiatare pressioni interne intermittenti causate dalla turbolenza dei fluidi
Descrizione
Tappo di sfiato conico in ottone con valvola interna tarata 0,15–0,30 bar. La valvola si apre a intervalli per rilasciare i picchi di pressione interna generati dalla turbolenza e impedisce l'ingresso di corpi estranei. Temperatura di esercizio: -20 °C ÷ +100 °C. Su richiesta: nichelatura, tarature diverse o costruzione in lega di alluminio.
Avvertenze
Il prodotto non è progettato per funzionare in posizione capovolta. Installazione o collaudo in tale configurazione non sono conformi alle specifiche di progetto e possono compromettere il corretto funzionamento.
Scheda Tecnica - BSPT
CODICE | FILETTATURA | d | h | f | e | s | PESO (g)
1GTSRC00O | 1/8" | 13.5 | 18 | 8 | 14 | 15.6 | 19
1GTSRC10O | 1/4" | 16.5 | 18 | 8 | 17 | 19 | 28
1GTSRC20O | 3/8" | 16.5 | 19 | 8 | 19 | 21.8 | 34
1GTSRC30O | 1/2" | 21 | 18.5 | 10 | 22 | 24.5 | 57
Scheda Tecnica - METRICO MB
CODICE | FILETTATURA | d | h | f | e | s | PESO (g)
1MTSRC00O | 10 x 1 | 13.5 | 18 | 8 | 14 | 15.6 | 22
1MTSRC10O | 14 x 1,5 | 16.5 | 18 | 8 | 17 | 19 | 29
1MTSRC20O | 16 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 45
1MTSRC30O | 18 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 48
1MTSRC50O | 22 x 1,5 | 21 | 21.5 | 10 | 24 | 26.8 | 82
Caratteristiche / Specificazioni tecniche
- Denominazione: TSSRC
- Marca: Mintor Srl
- Materiale: ottone (standard). Opzioni: nichelatura o lega di alluminio su richiesta
- Valvola interna tarata: 0,15–0,30 bar
- Funzione: apertura intermittente per sfiatare i picchi di pressione interna dovuti a turbolenza; impedisce l'ingresso di corpi estranei
- Temperatura di esercizio: -20 °C ÷ +100 °C
- Montaggio: non idoneo al funzionamento in posizione capovolta
- Varianti filettatura disponibili (BSPT): 1/8", 1/4", 3/8", 1/2"
- Varianti metriche disponibili: 10 x 1, 14 x 1,5, 16 x 1,5, 18 x 1,5, 22 x 1,5
- Codici prodotto, dimensioni e pesi nelle schede tecniche sopra riportate
