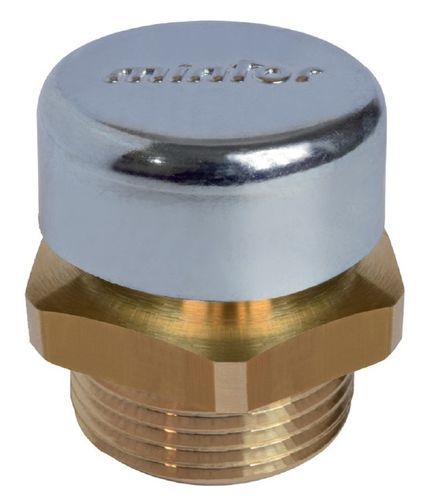

Tappo sfiato TSL

di riempimento

Descrizione
Tappo di carico a sfiato libero: tappo in ottone protetto da calotta in acciaio zincato; senza valvola interna. Fornito senza guarnizione esterna. Disponibile a richiesta con nichelatura, diversi calibraggi o in lega di alluminio.

Avvertenza
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o la prova in tale configurazione non è conforme alle specifiche di progetto e può compromettere il corretto funzionamento del dispositivo.

Scheda Tecnica - GAS ISO 228
CODICE | FILETTATURA | d | h | f | e | s | PESO (g)
1GTSL00O | 1/8" | 14 | 17 | 8 | 14 | 15.6 | 18
1GTSL10O | 1/4" | 16.5 | 19 | 8 | 17 | 19 | 25
1GTSL20O | 3/8" | 21 | 19 | 8 | 22 | 24.5 | 44
1GTSL30O | 1/2" | 21 | 22 | 10 | 24 | 26.8 | 61
1GTSL40O | 3/4" | 30 | 24 | 12 | 32 | 36 | 108
1GTSL50O | 1" | 30 | 29 | 14 | 40 | 44.5 | 160

Scheda Tecnica - METRICO MB
CODICE | FILETTATURA | d | h | f | e | s | PESO (g)
1MTSL00O | 10 x 1 | 14 | 17 | 8 | 14 | 15.6 | 18
1MTSL10O | 14 x 1,5 | 16.5 | 19 | 8 | 17 | 19 | 27
1MTSL20O | 16 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 44
1MTSL30O | 18 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 45
1MTSL40O | 20 x 1,5 | 21 | 21.5 | 10 | 24 | 26.8 | 64
1MTSL50O | 22 x 1,5 | 21 | 21.5 | 10 | 27 | 30.5 | 76

Caratteristiche / Specifiche tecniche

• Modello: TSL
• Tipologia: tappo di carico a sfiato libero
• Materiale: corpo in ottone
• Protezione: calotta in acciaio zincato
• Valvola interna: assente (senza valvola interna)
• Fornitura: fornito senza guarnizione esterna
• Finiture/opzioni: nichelatura disponibile su richiesta
• Materiali alternativi: lega di alluminio su richiesta
• Calibraggi: disponibili diversi calibraggi su richiesta
• Norme/filettature: GAS ISO 228 e varianti METRICO MB (vedere tabelle sopra per codici e dimensioni)
• Limite d'uso: non progettato per funzionare capovolto; prove/installazione capovolta possono compromettere il funzionamento
