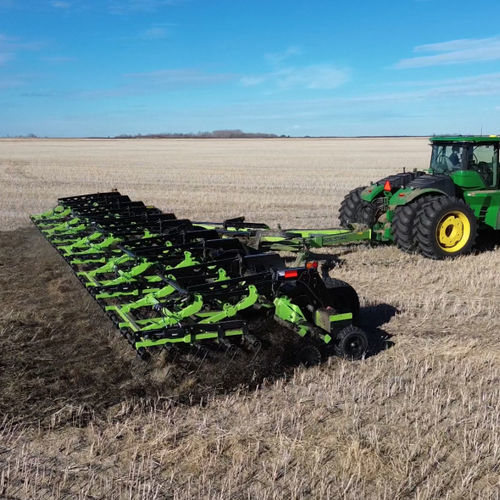

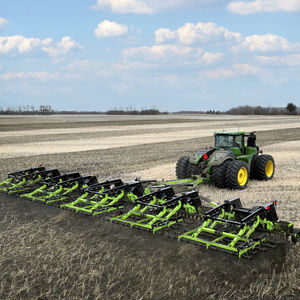

Erpice a disco trainato THX-600

a 5 sezionicon regolazione idraulicacon controllo di profondità

Panoramica
I modelli THX-360 (36 ft) e THX-600 (60 ft) sono unità di lavorazione a disco e erpice a fila singola progettate per la gestione dei residui dopo la raccolta e la preparazione del letto di semina. Una fila di dischi concavi riduce la paglia e incorpora i residui nel terreno, seguita da un erpice pesante a cinque barre che trincia, distribuisce e livella i residui per migliorare il riscaldamento del suolo, l'infiltrazione dell'acqua e l'uniformità del letto di semina.

Funzionamento
I dischi concavi da 20" con angolo di 10° e passo 8,5" tagliano e frammentano la paglia, miscelando i residui nello strato superficiale del terreno. L'erpice pesante a cinque barre che segue rompe e distribuisce uniformemente i residui scaricati dai dischi, garantendo una superficie livellata e omogenea prima della semina.

Caratteristiche principali

• Fila singola di dischi concavi 20" 10° su passo 8,5"
• Erpice pesante a 5 barre (denti 5/8" x 26") per distribuire, livellare e frantumare i residui
• Dischi montati su mozzi senza manutenzione a quattro bulloni e bracci a torsione in gomma per lunga durata e adattamento al terreno
• Controllo profondità a punto singolo per i dischi tramite controllo posteriore regolabile montato su slitta
• Avvolgimenti delle punte dell'erpice ingranditi verso le punte esterne per ridurre lo stress in esercizio
• Blocca-ali idraulico per i collegamenti di tensione con perno di blocco per evitare aperture accidentali
• Telaio principale costruito con tubi 12" x 12" x 3/8" per la rigidità e il peso necessari

Opzioni di pressione dell'erpice
La forza della barra è disponibile in più configurazioni:

• Regolazione a molla: due molle di tensione regolabili per aumentare o diminuire la pressione verso il basso (solo pressione verso il basso)
• Idraulico manuale: cilindri montati sulle braccia dell'erpice forniscono pressione su/giù, regolati manualmente tramite una valvola all'aggancio
• Idraulico elettronico: cilindri con monitor in cabina per la regolazione su/giù dal posto di guida

Durabilità e manutenzione
I componenti robusti includono snodi alari in ghisa con perni da 2,5" e boccole in acciaio a molla lubrificabili. I dischi utilizzano mozzi senza manutenzione a quattro bulloni; i bracci a torsione in gomma sono progettati per lunga durata e buon adattamento al terreno, riducendo i tempi di manutenzione.

Specifiche

• Larghezza di lavoro: THX-360 36 ft / THX-600 60 ft
• Larghezza di trasporto: 15,25 ft
• Altezza di trasporto: 15 ft
• Lunghezza di trasporto: THX-360 33,5 ft / THX-600 45 ft
• Peso: THX-360 25.000 lbs / THX-600 34.000 lbs
• Sezioni disco/erpice: THX-360 3 / THX-600 5
• Larghezza sezione: 12 ft
• Dimensione dischi: 20" concavi, larghezza 2,25", passo 8,5", angolo 10°
• Erpice: disposizione 5 barre, denti 5/8" x 26" con punta, angolo regolabile 35–90°
• Pneumatici: 560/45 22.5 radiali
• Mozzi: 8 bulloni, portata 10.000 lb
• Tubo braccio principale: 12" x 12" x 3/8"
• Uscite idrauliche: 4
• Istruzione di sicurezza: SMV standard
• Potenza richiesta: 7–9 hp per piede di larghezza di lavoro
