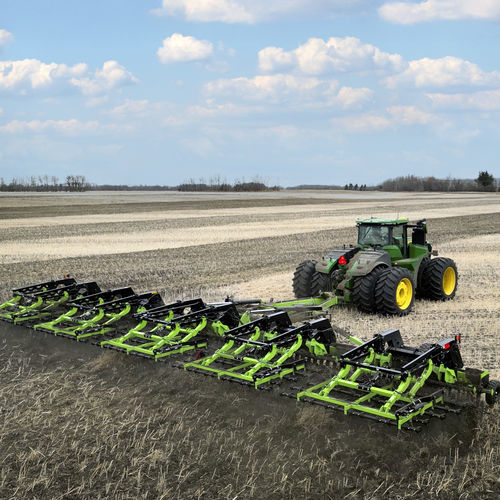

Erpice a disco trainato THX-360

a 3 sezionicon regolazione idraulicacon controllo di profondità

Panoramica del prodotto
THX-360 (36 ft) e THX-600 (60 ft) sono erpici di preparazione post-raccolto progettati per gestire elevate quantità di paglia e residui, migliorare l'infiltrazione dell'acqua, accelerare il riscaldamento del terreno e favorire la germinazione dei semi infestanti per una efficace pulizia pre-semina. Una singola fila di dischi concavi da 20 pollici seguita da un erpice pesante a 5 barre tritura la paglia, mescola i residui nel primo strato di terreno e livella la superficie per una preparazione uniforme del letto di semina.

Progetto e funzionamento
Il THX impiega una fila singola di dischi concavi da 20 pollici inclinati a 10° con passo di 8,5 pollici per frammentare la paglia e incorporare i residui. I dischi sono montati su un mozzo senza manutenzione a quattro bulloni e su uno snodo a torsione in gomma progettato per lunga durata e buon adattamento al terreno. Il controllo profondità a punto singolo, montato sul retro, permette la rapida regolazione della profondità dei dischi tramite una slitta.

Opzioni erpice e pressione
Le spire delle punte dell'erpice sono progettate per aumentare verso l'esterno riducendo lo stress in campo. Le opzioni di pressione comprendono regolazione a molla e sistemi idraulici (manuale o elettronico). Il sistema a molla fornisce pressione verso il basso regolabile tramite due molle di tensione. I sistemi idraulici impiegano cilindri montati sulle braccia dell'erpice per applicare pressione verso il basso o verso l'alto; la pressione verso l'alto solleva il carico dall'erpice per lavorare in condizioni di residui molto pesanti o umide. La versione idraulica manuale dispone di una valvola sull'aggancio per la regolazione; la versione elettronica consente la regolazione dalla cabina tramite monitor.

Costruzione e durata
Il telaio principale è costruito con tubi 12" x 12" x 3/8" per garantire massa e rigidità necessarie. I snodi alari in ghisa utilizzano perni da 2,5" di diametro e boccole in acciaio elastico ingrassabili per assicurare lunga durata. Un bloccaggio azionato idraulicamente sostituisce i cavi per i collegamenti di tensione delle ali e include un perno di sicurezza per prevenire attivazioni involontarie del cilindro durante l'uso in campo.

Specifiche
Larghezza di lavoro: THX-360 36 ft / THX-600 60 ft (≈11 m / ≈18,3 m)
Larghezza di trasporto: 15.25 ft (≈4,65 m)
Altezza di trasporto: 15 ft (≈4,57 m)
Lunghezza di trasporto: THX-360 33.5 ft / THX-600 45 ft (≈10,2 m / ≈13,7 m)
Peso: THX-360 25,000 lbs / THX-600 34,000 lbs
Numero sezioni Disco/Erpice: THX-360 3 / THX-600 5
Larghezza delle sezioni: 12 ft
Dimensione dischi: 20 in concavi, 2.25 in larghezza, 10° angolo, 8.5 in passo
Configurazione erpice: 5 barre
Punta erpice: 5/8 in x 26 in con punta
Regolazione angolo erpice: 35 - 90 gradi
Pneumatici: 560/45 22.5 Radiali
Mozzi: 8 bulloni - 10,000 lb
Tubo principale: 12" x 12" x 3/8"
Numero prese idrauliche: 4
Illuminazione di sicurezza / SMV: Standard
Potenza richiesta: 7-9 HP per piede di larghezza

Caratteristiche tecniche

• Larghezza di lavoro: THX-360 36 ft / THX-600 60 ft
• Larghezza di trasporto: 15.25 ft
• Altezza di trasporto: 15 ft
• Lunghezza di trasporto: THX-360 33.5 ft / THX-600 45 ft
• Peso: THX-360 25,000 lbs / THX-600 34,000 lbs
• Numero sezioni Disco/Erpice: THX-360 3 / THX-600 5
• Larghezza delle sezioni: 12 ft
• Dimensione dischi: 20 in concavi, 2.25 in larghezza, 10° angolo, 8.5 in passo
• Configurazione erpice: 5 barre con punte 5/8 in x 26 in (con punta)
• Regolazione angolo erpice: 35 - 90 gradi
• Pneumatici: 560/45 22.5 Radiali
• Mozzi: 8 bulloni - 10,000 lb (dischi montati su mozzo senza manutenzione a quattro bulloni)
• Tubo principale: 12" x 12" x 3/8"
• Numero prese idrauliche: 4
• Illuminazione sicurezza / SMV: Standard
• Potenza richiesta: 7-9 HP per piede di larghezza
• Montaggio dischi: mozzo senza manutenzione a quattro bulloni e braccio appositamente progettato; braccio a torsione in gomma per adattamento al terreno
• Opzioni di pressione erpice: regolazione a molla, idraulico manuale (valvola sull'aggancio), idraulico elettronico (regolazione dalla cabina)
• Blocco idraulico per i collegamenti di tensione alare con perno di sicurezza per evitare attivazioni involontarie
