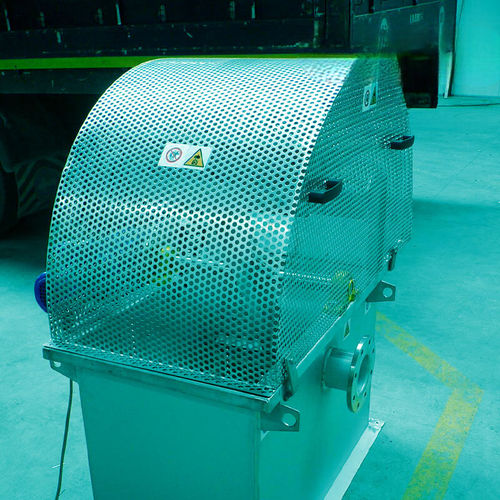

Sgrigliatore grossolano GCM

meccanico

CATEGORIA ACQUE REFLUE
TIPOLOGIA GRIGLIE / SCHERMI

QUANDO USARLO
La griglia curva GCM con pulizia meccanica è adatta a impianti di depurazione di piccole e medie dimensioni con canali poco profondi. Risponde alle comuni esigenze di separazione dei solidi grossolani in queste condizioni.

COME È REALIZZATO
La macchina è costituita da uno schermo filtrante a barre curve abbinato a una coppia di pettini fissati alle estremità di un braccio rotante. La trasmissione è garantita da un motoriduttore montato direttamente sul braccio rotante. La pulizia dei pettini è affidata a un dispositivo a doppia camma che assicura efficacia e lunga durata. Il materiale trattenuto può essere raccolto in un contenitore fisso posizionato immediatamente a valle dello schermo o rimosso tramite nastro trasportatore.

PRINCIPIO DI FUNZIONAMENTO
Nella versione standard la griglia GCM è installata in un canale in calcestruzzo attraversato dall'acqua da filtrare. I materiali solidi con diametro uguale o superiore all'apertura dello schermo (determinata dall'interasse delle barre) vengono trattenuti sulla superficie curva. Quando l'accumulo provoca una perdita di carico tra monte e valle, un sensore di livello differenziale aziona la rotazione del braccio: i due pettini puliscono lo schermo durante il movimento. Quando il braccio raggiunge la posizione orizzontale, il pettine che ha appena pulito la superficie viene a sua volta pulito dal dispositivo e il materiale raccolto viene riversato nel relativo contenitore.

PUNTI DI FORZA

• Semplicità costruttiva
• Investimento iniziale contenuto
• Struttura robusta
• Durata e bassa manutenzione

CARATTERISTICHE / SPECIFICHE TECNICHE

• Tipo: griglia di selezione curva con pulizia meccanica mediante pettini
• Applicazione: impianti di depurazione piccoli e medi; adatta a canali poco profondi
• Elemento filtrante: barre curve (aperture determinate dall'interasse delle barre)
• Sistema di pulizia: coppia di pettini fissati alle estremità di un braccio rotante; pulizia dei pettini mediante dispositivo a doppia camma
• Trasmissione: motoriduttore montato direttamente sul braccio rotante
• Controllo: sensore di livello differenziale che attiva il braccio in caso di perdita di carico
• Scarico materiali trattenuti: contenitore fisso a valle o rimozione mediante nastro trasportatore
• Installazione: versione standard installata in un canale in calcestruzzo
