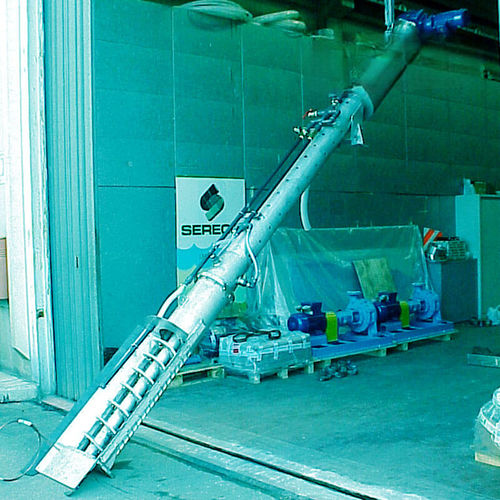

Sgrigliatore a vite FC

a barremeccanico

Categoria / Tipologia
Categoria: Acque reflue
Tipologia: Griglie/Setacci

Quando usarlo
Il filtro a vite FC è adatto per il micro-setacciamento di acque reflue civili e industriali e per la filtrazione di fanghi e surnatanti negli impianti di trattamento.

Costruzione
I componenti principali sono una coclea multifunzione e uno schermo filtrante semi-cilindrico. Lo schermo standard è un semicerchio composto da barre longitudinali a filo a V; l'interasse delle barre determina l'apertura di filtrazione. Su richiesta le barre possono essere sostituite da una piastra forata il cui diametro dei fori determina l'apertura. La coclea multifunzione è incastrata su un motoriduttore; le funzioni sono assicurate da diametri decrescenti e dalla variabilità di passo e spessore a seconda della zona e dell'operazione da svolgere.

Funzionamento
In versione standard l'unità è installata in un canale in calcestruzzo dove l'acqua attraversa lo schermo che trattiene i solidi di diametro uguale o superiore all'apertura scelta. Quando l'accumulo di materiale crea una differenza di livello tra monte e valle, un sensore di livello differenziale aziona la rotazione della coclea. La zona inferiore della coclea ha un diametro simile allo schermo in modo che una spazzola montata sul profilo esterno della coclea pulisca continuamente lo schermo. La zona centrale, di diametro ridotto, convoglia e sgronda il materiale setacciato. La zona superiore, con passo progressivamente minore e spessore maggiore, compatta il materiale. Dopo sgrondo e compattazione il materiale raggiunge circa il 50% di solidi secchi in peso. Il corpo completamente chiuso riduce le emissioni di odori. Il FC è fornito di serie con un sistema di lavaggio con ugelli e acqua in pressione per lo schermo e il materiale setacciato.

Punti di forza

• Setacciamento, sollevamento, compattazione e lavaggio del materiale setacciato in un'unica macchina
• Elevate portate specifiche
• Unità completamente chiusa per ridurre le emissioni di odori
• Progetto durevole e affidabile

Specifiche tecniche

• Coclea multifunzione incastrata su motoriduttore con diametri, passo e spessori variabili per pulizia, convogliamento, sgrondo e compattazione
• Schermo semi-cilindrico standard in filo a V; apertura di filtrazione determinata dall'interasse delle barre
• Opzionale schermo in piastra forata con apertura determinata dal diametro dei fori
• Progettato per installazione in canali in calcestruzzo; lo schermo trattiene solidi ≥ apertura scelta
• Sensore di livello differenziale controlla la rotazione
• Spazzola sul profilo della coclea per pulizia continua
• Tre zone funzionali della coclea: inferiore (pulizia), centrale (convogliamento/sgrondo), superiore (compattazione/disidratazione)
• Compattazione e disidratazione del materiale setacciato ≈50% solidi secchi in peso
• Sistema di lavaggio di serie con ugelli e acqua in pressione
• Corpo completamente chiuso per ridurre le emissioni di odori
