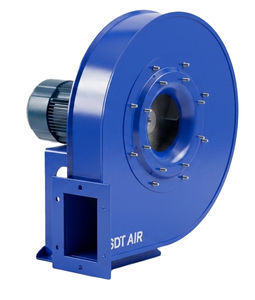

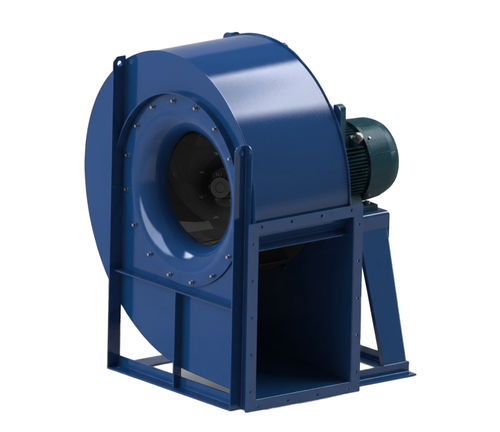

Ventilatore centrifugo AERIS-P

per capannone agricoloper stalladi estrazione

Panoramica

La serie AERIS-P è un ventilatore centrifugo ad aspirazione singola e media pressione, progettato per il trasporto di aria pulita o leggermente polverosa in applicazioni industriali e impianti HVAC. Presenta una carcassa in lamiera d'acciaio e una girante a pale rivolte all'indietro, adatta al funzionamento continuo e all'integrazione nei sistemi di processo e ventilazione.

Caratteristiche di progetto principali

• Configurazione Sistema 4: girante montata direttamente sull'albero del motore; motore supportato su una struttura rigida per mantenere l'allineamento permanente e massimizzare la trasmissione di potenza.
• Girante a pale arretrate (a reazione) con profilo auto-pulente; equilibrata staticamente e dinamicamente per un funzionamento silenzioso ed efficiente.
• Piede d'appoggio anteriore fornito per ridurre le vibrazioni (opzionale fino alla taglia 500; di serie dalla 560).
• Trasmissione orientabile in cantiere fino alla taglia 630; taglie 710–1000 con orientamento definito in fabbrica per garantire l'integrità dell'insieme.

Applicazioni

• Aspirazione e convogliamento di aria pulita o leggermente polverosa
• Estrazione localizzata
• Cabine di verniciatura
• Impianti di climatizzazione civili e industriali

Costruzione e materiali

• Costruzione standard: acciaio al carbonio (tutte le parti ferrose in lamiera d'acciaio).
• Fino alla taglia 630: costruzione con giunzione ad incastro di alta precisione.
• Dalla taglia 630: costruzione saldata continua per una maggiore rigidità strutturale.
• Finitura standard: vernice industriale adatta ad ambienti non aggressivi.

Esecuzioni termiche e speciali

• Esecuzione standard adatta alla movimentazione continua di aria fino a 130 °C.
• Esecuzioni ad alta temperatura disponibili con girante di raffreddamento, selezione materiali e adattamenti costruttivi che consentono funzionamento continuo fino a 250 °C.
• Esecuzioni speciali disponibili: sportelli di ispezione, tappi di scarico, carter sigillati, isolamento termico, versioni anti-scintilla e motorizzazioni ATEX.

Opzioni di personalizzazione

• Materiali speciali: acciaio inox (AISI 304 / 316), acciaio Corten, Hardox per resistenza all'abrasione.
• Protezioni superficiali: vernice resistente al calore, zincatura a caldo, rivestimenti C4 / C5 per ambienti salini o aggressivi.
• Altre opzioni: versioni ad alta temperatura, sportelli di ispezione, tappi di scarico, carter sigillati, isolamento termico, progetti anti-scintilla, motori certificati ATEX.

Motorizzazione ed efficienza

• Dotato di motori TEFC (totally enclosed fan-cooled) adatti ad ambienti industriali gravosi.
• Conformità ErP: IE2 per potenze inferiori a 0,75 kW; IE3 standard da 0,75 a 55 kW; IE4 a partire da 75 kW.

Caratteristiche / specifiche tecniche

• Tipo: ventilatore centrifugo media pressione ad aspirazione singola (serie AERIS / AERIS-P).
• Carcassa e girante: costruzione in lamiera d'acciaio (standard).
• Tipo di girante: pale arretrate (a reazione) con profilo auto-pulente; equilibrata staticamente e dinamicamente.
• Configurazione: Sistema 4 — girante su albero motore; motore su basamento rigido.
• Controllo vibrazioni: piede d'appoggio anteriore (opzionale per taglie ridotte).
• Trasmissione: orientabile in cantiere fino a 630; 710–1000 orientamento in fabbrica.
• Metodi di costruzione: incastro fino a 630; saldatura continua da 630 in su.
• Campo termico: standard fino a 130 °C; varianti alta temperatura fino a 250 °C con interventi costruttivi specifici.
• Finitura standard: vernice industriale per ambienti non aggressivi.
• Materiali disponibili: acciaio al carbonio (standard), inox AISI 304 / 316, Corten, Hardox.
• Opzioni di protezione: vernice resistente al calore, zincatura a caldo, rivestimenti C4 / C5.
• Esecuzioni/accessori speciali: sportelli di ispezione, tappi di scarico, carter sigillati, isolamento termico, versioni anti-scintilla, motori ATEX.
• Motori: TEFC; classi ErP IE2 / IE3 / IE4 in base alla gamma di potenza.
• Usi tipici: aspirazione aria, estrazione locale, cabine di verniciatura, HVAC civile e industriale, ventilazione d'impianto.
