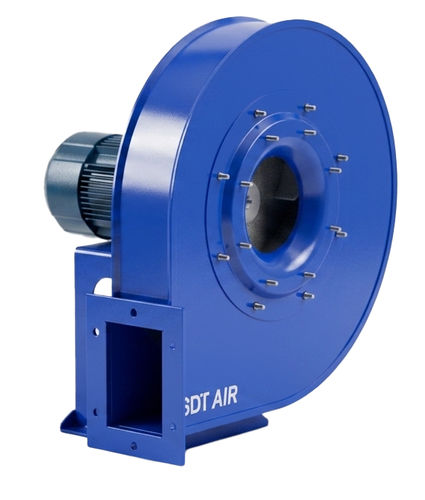

Ventilatore centrifugo Kron

per silodi estrazionedi circolazione di aria

Presentazione
La serie KRON è un ventilatore centrifugo a media pressione a aspirazione singola, con carter e girante in lamiera d'acciaio, progettato per applicazioni industriali che richiedono alte pressioni con portate da basse a medie. La configurazione Sistema 4 prevede la girante montata direttamente sull'albero del motore e il motore su una struttura rigida, assicurando allineamento permanente, elevata trasmissione di potenza ed esigenze di manutenzione ridotte.

Applicazioni principali

• Aspirazione e convogliamento di aria da pulita a lievemente polverosa: segatura, trucioli, scaglie e materiali granulari non fibrosi
• Trasporto pneumatico
• Essiccazione dei materiali
• Sistemi di pressurizzazione e ventilazione
• Fonderie e officine metallurgiche
• Cartiere
• Forni industriali
• Trattamento aria nell'industria chimica

Caratteristiche principali

• Progetto centrifugo a media pressione con aspirazione singola
• Costruzione robusta: carter e girante in lamiera d'acciaio (parti ferrose in acciaio al carbonio di serie)
• Configurazione Sistema 4: girante su albero motore, motore su basamento rigido per allineamento permanente ed efficienza in trasmissione diretta
• Girante a pale retroverse con profilo autopulente; equilibrata staticamente e dinamicamente per funzionamento silenzioso ed efficiente
• Elementi per stabilità dinamica, compreso il piede di supporto anteriore per ridurre le vibrazioni
• Opzioni di trasmissione: trasmissione a cinghia da taglia 710; trasmissione diretta da taglia 1120
• Montaggio: orientabile in sito fino alla taglia 630; taglie 710–1000 con orientamento definito in fabbrica
• Metodi di assemblaggio: accoppiamento ad alta precisione fino a 630; saldatura continua da 630 per maggiore rigidità strutturale
• Esecuzioni termiche: funzionamento continuo standard fino a 130 °C; versioni ad alta temperatura fino a 250 °C con configurazioni specifiche
• Finitura standard: verniciatura industriale per ambienti non aggressivi

Opzioni di personalizzazione

• Materiali speciali: acciaio inox AISI 304 / 316, Corten, Hardox
• Protezioni superficiali: vernici resistenti al calore, zincatura a caldo, rivestimenti C4 / C5 per ambienti salini o altamente aggressivi
• Esecuzioni speciali: versioni ad alta temperatura, sportelli di ispezione, scarichi di drenaggio, carter stagni o coibentati termicamente, esecuzioni anti-scintilla, motori certificati ATEX

Motorizzazione ed efficienza

• Motori TEFC: motori completamente chiusi con ventilazione esterna adatti ad ambienti industriali gravosi
• Conformità ErP: IE3 di serie da 0,75 kW a 55 kW; IE4 da 75 kW in su; IE2 per potenze inferiori a 0,75 kW

Caratteristiche / specifiche tecniche

• Denominazione: KRON
• Tipo: ventilatore centrifugo media pressione, aspirazione singola
• Materiale standard: lamiera d'acciaio (parti ferrose in acciaio al carbonio)
• Girante: pale retroverse, profilo autopulente, equilibrata staticamente e dinamicamente
• Configurazione di trasmissione: Sistema 4 (girante sull'albero motore; motore su basamento rigido)
• Opzioni di trasmissione per taglia: cinghia da 710; diretto da 1120
• Montaggio: orientabile fino a 630; orientamento in fabbrica per 710–1000
• Assemblaggio: accoppiamento fino a 630; saldatura continua da 630
• Temperatura di esercizio: standard fino a 130 °C continuo; opzione alta temperatura fino a 250 °C
• Fluidi trattati tipici: aria pulita a leggermente polverosa, segatura, trucioli, scaglie, materiali granulari non fibrosi
• Applicazioni tipiche: trasporto pneumatico, essiccazione, pressurizzazione, fonderie, cartiere, forni industriali, industria chimica
• Opzioni materiali/protezioni: AISI 304/316, Corten, Hardox, vernici anticalore, zincatura, rivestimenti C4/C5
• Opzioni aggiuntive: sportelli di ispezione, scarichi, carter stagni/coibentati, esecuzioni anti-scintilla, motori ATEX
• Motorizzazione: motori TEFC; classi ErP IE2/IE3/IE4 in funzione della potenza
