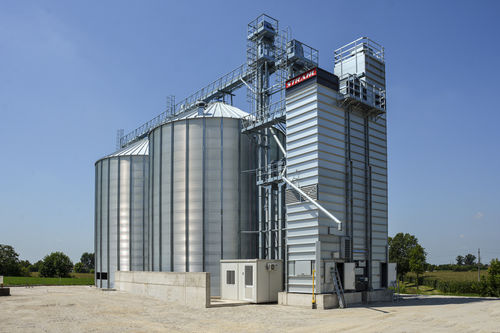

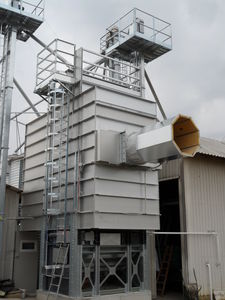

Essiccatoio per cereali FR

fissoin continuo

Panoramica
La Serie FR è un essiccatoio a flusso continuo progettato per ottimizzare il consumo di combustibile in funzione dei volumi trattati. Un sistema di ventilazione con recupero termico migliora l’efficienza energetica, riducendo i costi operativi e l’impatto ambientale.

Perché scegliere la Serie FR

• Recupero termico avanzato: Il ricircolo riutilizza aria non completamente satura di umidità per ridurre il consumo di combustibile e il fabbisogno termico a parità di volume trattato.
• Manutenzione rapida e sicura: Progettato per funzionamento continuo su volumi medi e grandi, con accessi e strutture di ispezione per minimizzare i fermi e garantire interventi in sicurezza.
• Prestazioni continue: Ideato per essiccare in continuo volumi medi e grandi di cereali, assicurando uniformità di trattamento e risultati costanti in esercizio prolungato.

Componenti principali

• Tramoggia di carico: Geometria interna che garantisce scorrimento regolare del cereale e alimentazione ottimale verso la colonna di essiccazione.
• Ventilatori principali: Posizionati di fronte al bruciatore, in aspirazione per un flusso d’aria uniforme; dotati di silenziatore e serranda per limitare rumore e polveri.
• Ballatoi: Ballatoi esterni e interni per accesso sicuro durante ispezioni e manutenzione ordinaria.
• Condotti d’aria: Profili studiati per favorire lo scorrimento del cereale e lo scambio termico tra aria calda e prodotto.
• Generatore di calore: Bruciatore in vena d’aria disponibile per metano e GPL con modulazione precisa; versione diesel disponibile come opzione.
• Ventilatori di recupero: Posizionati nella parte inferiore per recuperare aria calda e reintrodurla nel ciclo migliorando l’efficienza.
• Dispositivo di estrazione: Alette oscillanti per lo scarico omogeneo e controllato del prodotto.
• Basamento / fondazione: Struttura ancorata al suolo che assicura stabilità; certificata per vento, neve e sisma.

Processo di essiccazione

• Aspirazione dell’aria: L’aria di processo viene captata dall’ambiente e riscaldata.
• Circolazione dell’aria calda: L’aria calda proveniente dal bruciatore attraversa il cereale cedendo calore e assorbendo umidità.
• Raffreddamento del prodotto: Nella parte inferiore il prodotto essiccato viene raffreddato con aria ambiente prima dell’estrazione.
• Espulsione dell’aria esausta: L’aria satura di umidità viene espulsa dall’essiccatoio.
• Recupero energetico: L’aria calda finale, ancora efficiente, viene recuperata e reimmessa nel sistema per ridurre i consumi.

Tecnologie complementari

• Sistema VAP: Tecnologia STRAHL per ulteriore riduzione delle emissioni di polvere.
• Sistema di controllo umidità: Monitoraggio dell’umidità del prodotto per un controllo accurato del processo.
• Regolatore velocità di estrazione: Opzione con inverter per regolare la velocità di estrazione del prodotto.
• Sistema supplementare di monitoraggio temperature: Sonde aggiuntive per un controllo dettagliato delle temperature nelle varie sezioni.

Sistemi di controllo Strahl
I sistemi di controllo Strahl monitorano in tempo reale i parametri chiave del processo di essiccazione, segnalano eventuali criticità e ottimizzano il ciclo per massimizzare resa, qualità del prodotto ed efficienza operativa.

Specifiche tecniche

• Tipo: Essiccatoio a flusso continuo con recupero di calore.
• Efficienza energetica: Sistema di ricircolo per riduzione del consumo di combustibile.
• Applicazione: Essiccazione continua di volumi medi e grandi di cereali.
• Generatore di calore: Bruciatore in vena d’aria per metano e GPL; opzione diesel disponibile.
• Ventilazione: Ventilatori principali in aspirazione con silenziatore e serranda; ventilatori di recupero in parte bassa.
• Alimentazione e scarico: Tramoggia di carico con geometria speciale; dispositivo di estrazione con alette oscillanti.
• Manutenzione: Ballatoi interni/esterni per ispezioni e interventi in sicurezza.
• Struttura: Basamento ancorato, certificato per vento, neve e sisma.
• Opzioni: Sistema VAP, controllo umidità, inverter per estrazione, sonde temperatura aggiuntive.
• Controllo: Sistemi Strahl in tempo reale per supervisione e ottimizzazione.
