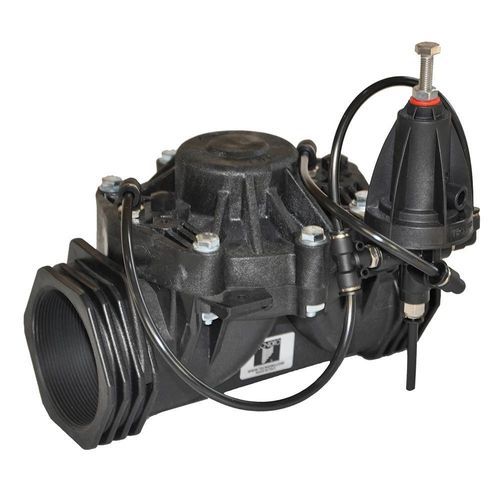

Valvola di regolazione IN/IP-SP3PP

idraulicain acciaio inossidabilein ottone

Panoramica prodotto: La valvola di sostegno pressione Mod. IN/IP-SP3PP è una valvola di regolazione automatica progettata per mantenere la pressione a monte a un valore minimo predefinito; è indicata per applicazioni che richiedono controllo preciso della pressione a monte e bilanciamento delle variazioni di portata.

Principio di funzionamento: La valvola è controllata da un pilota idraulico a 3 vie (Mod. SP3PP) che regola l’apertura della membrana in base alla pressione a monte. Il pilota riempie o scarica la camera di controllo della valvola per mantenere costante la pressione minima impostata a monte, bilanciando le variazioni di flusso o di pressione. Quando la pressione a monte è uguale o inferiore alla pressione impostata, la valvola si chiude completamente. Se la pressione a monte supera il valore minimo, la valvola si apre totalmente.

Caratteristiche / Specifiche tecniche:

• Modello pilota: SP3PP
• Campo di regolazione della pressione:
  • Molla grigia: 0,2 ÷ 1,5 bar
  • Molla bianca: 0,6 ÷ 3,0 bar
  • Molla rossa (standard): 1,0 ÷ 5,5 bar
  • Molla nera: 2,0 ÷ 9,0 bar
• Materiali:
  • Corpo pilota: Nylon rinforzato
  • Coperchio: Nylon rinforzato
  • Comando manuale CM4V: Corpo in ottone, sfera in acciaio inox, sedile in teflon
• Connessioni:
  • Comando manuale: Ø1/4” M BSP
  • Aperto/Chiuso/Auto: Ø1/8” F BSP
• Classe di pressione: PN10
