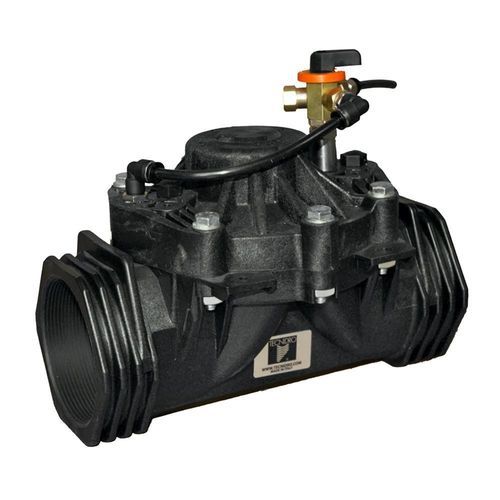

Valvola di controllo IN/IP-CM4V

di arrestoa sferaidraulica

Panoramica:

La IN/IP-QP3B è una valvola idraulica On-Off con comando manuale progettata per l'apertura e la chiusura manuale di una linea idraulica senza alimentazione esterna. È destinata al controllo manuale locale del flusso e viene fornita con un rubinetto a 4 vie (modello di comando CM4V) che consente la selezione manuale delle modalità di funzionamento.

Specifiche tecniche:

• Modello commerciale: IN/IP-QP3B
• Modello di comando: CM4V (manuale a 4 vie)
• Materiali:
  • Corpo del comando: Ottone
  • Sede di tenuta: Teflon
  • Sfera: Acciaio inox
• Connessioni:
  • Coperchio: Ø1/4" M BSP
  • Prese di comando (Aperto/Chiuso/Auto): Ø1/8" F BSP

Principio di funzionamento:

• Rubinetto 4 vie (modello CM4V): Consente la selezione tra le tre modalità operative riportate di seguito.
• CHIUSA: Collega la camera di comando alla pressione a monte, chiudendo completamente la valvola.
• APERTA: Sfiata la pressione della camera di comando all'atmosfera, aprendo completamente la valvola.
• AUTO: Consente l'integrazione di accessori idraulici o elettroidraulici per il funzionamento automatico.

Applicazioni e integrazione:

• Controllo manuale locale e isolamento per manutenzione o operazioni di emergenza.
• Predisposizione per integrazione con sistemi di controllo idraulici o elettroidraulici in modalità AUTO.
• L'installazione richiede compatibilità con le filettature BSP specificate.

Caratteristiche principali / dati tecnici:

• Funzione: Valvola On-Off con comando manuale per controllo locale
• Modello di comando: CM4V (rubinetto 4 vie manuale)
• Materiali: Corpo ottone, sede Teflon, sfera acciaio inox
• Connessioni: Coperchio Ø1/4" M BSP; Prese di comando Ø1/8" F BSP
• Modalità di funzionamento: CHIUSA, APERTA, AUTO
