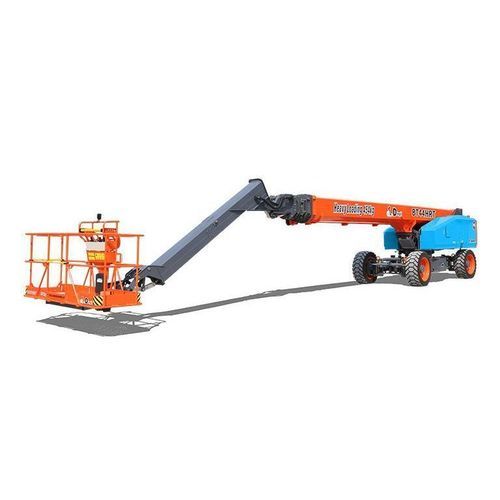

Piattaforma aerea semovente BT44HRT

elettricaa 4 ruote motrici

Panoramica del prodotto

• Sviluppato da TEUPEN, il centro R&S tedesco di DINGLI;
• Design modulare orizzontale e verticale, 85% dei componenti comuni su tutta la gamma; modelli elettrici / diesel / ibridi sviluppati sulla stessa piattaforma;
• Innovazione brevettata: estensione dell'assale in loco con un solo pulsante, trazione e sterzatura su quattro ruote; estensione e retrazione dell'assale in spazi ristretti;
• Aumento dell'efficienza operative fino al 40% rispetto a macchine equivalenti del settore;
• Architettura di sicurezza Cat3 con ridondanza completa del software e dell'hardware di controllo elettronico;
• Jib con escursione di 230°, richiamabile per il trasporto in container standard;
• Dotata di batteria modulare ad alta tensione 360V 150–180Ah e di un range extender universale che ricarica la batteria in assenza di alimentazione esterna.

Dimensioni
Altezza massima di lavoro: 44.44m / 146ft
Altezza massima della piattaforma: 42.44m / 139ft 3in
Portata operativa massima(+0.6m): 25.60m / 83ft 12in
Portata massima della piattaforma: 25.00m / 82ft
Massima luce sopra/oltre: /
Massima profondità di sondaggio verso il basso: /
Lunghezza totale (ripiegata): 17.00m / 55ft 9in
Larghezza totale (assi estesi): 4.17m / 13ft 8in
Larghezza totale (assi retratti): 2.44m / 8ft
Altezza totale (ripiegata): 2.83m / 9ft 3in
Dimensioni di trasporto (L×W×H): 11.92m×2.44m×2.83m / 39ft 2in×8ft×9ft 3in
Dimensioni piattaforma (L×W): 2.44m×0.91m / 8ft×2ft 11in
Altezza piattaforma: /
Ingirosso torretta (assi estesi): 1.39m / 4ft 7in
Ingirosso torretta (assi retratti): 2.28m / 7ft 6in
Passo da terra (ripiegata/sollevata): 0.40m / 1ft 4in
Interasse (assi estesi): 4.07m / 13ft 4in
Interasse (assi retratti): 4.27m / 14ft
Pneumatici: 445/50/D710

Prestazioni
S.W.L (Non limitato/Limitato): 300kg/454kg / 661lb/1000lb
Occupanti max.: 3
Pendenza superabile: 0.45
Velocità di marcia (ripiegata): ≯ 6.0km/h / ≯ 3.73mph
Velocità di marcia (sollevata): ≯ 1.1km/h / ≯ 0.68mph
Inclinazione massima di lavoro (X/Y): 5°/5°
Rotazione torretta: 360° continua
Rotazione piattaforma: 180°
Moto del jib: 230°
Angolo massimo braccio principale: 75°
Raggio di sterzata - assi estesi (int./est.): 2.99m/5.41m / 9ft 10in/17ft 9in
Raggio di sterzata - assi retratti (int./est.): 8.27m/10.85m / 27ft 1in/35ft 7in

Peso
Peso complessivo: 23000kg / 50706lb

Alimentazione
Motore diesel: /
Motore range extender: Kubota D1105 / 18.2kW
Serbatoio diesel: 100L / 26gal
Serbatoio idraulico: 230L / 60gal
Sistema di alimentazione d'emergenza: 12V
Batteria al litio: 358.4V / 173Ah
Caricabatterie: 358.4V / 32A
Motore pompa: 360VDC / 30kW

Specifiche tecniche

• Modello: BT44HRT
• Serie: T Series
• Altezza massima di lavoro: 44.44m / 146ft
• Altezza massima piattaforma: 42.44m / 139ft 3in
• Massima gittata: 25.60m (campo operativo +0.6m) / 83ft 12in
• Portata piattaforma (S.W.L): 300kg (non limitata) / 454kg (limitata)
• Occupanti max.: 3
• Peso complessivo: 23000kg
• Funzione estensione/retrazione assale: estensione in loco brevettata con un solo pulsante con trazione e sterzo a quattro ruote
• Moto del jib: 230° (richiamabile per il trasporto in container)
• Batteria: 358.4V / 173Ah litio; batterie modulari opzionali 360V 150–180Ah con range extender universale
• Motore range extender: Kubota D1105 (18.2kW)
• Velocità di marcia (ripiegata): fino a 6.0 km/h
• Rotazione torretta: 360° continua
