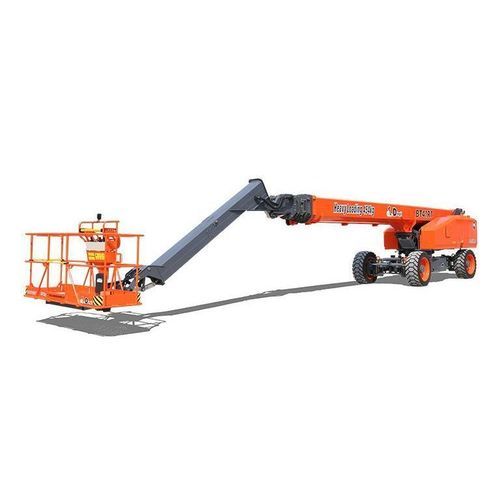

Piattaforma aerea semovente BT41RT

elettricaa 4 ruote motrici

Panoramica

• Sviluppato da TEUPEN, il centro R&D tedesco di DINGLI.
• Design modulare orizzontale e verticale con l'85% dei componenti condivisi sulla gamma; varianti elettrica, diesel e ibrida sulla stessa piattaforma.
• Estensione assale brevettata con un tasto, trazione e sterzo su quattro ruote per operare in spazi ristretti.
• Jib con escursione di 230°; può essere bloccato per il trasporto in container standard.
• Architettura di sicurezza Cat 3 con ridondanza di hardware e software di controllo elettronico.
• Motorizzata con Deutz TD2.9 L4, 55,4 kW; pendenza superabile fino al 45%.

Tipo di prodotto

• T Series
• Modello: BT41RT

Parametri del prodotto
Dimensioni
Altezza di lavoro max.: 41,54 m / 136 ft 3 in
Altezza piattaforma max.: 39,54 m / 129 ft 9 in
Campo operativo max. (+0,6m): 24,10 m / 79 ft 1 in
Campo piattaforma max.: 23,50 m / 77 ft 1 in
Lunghezza complessiva (ripiegata): 16,50 m / 54 ft 2 in
Larghezza complessiva (assi estesi): 4,17 m / 13 ft 8 in
Larghezza complessiva (assi retratti): 2,44 m / 8 ft
Altezza complessiva (ripiegata): 2,83 m / 9 ft 3 in
Dimensioni di trasporto (L×W×H): 11,17 m×2,44 m×2,83 m / 36 ft 8 in×8 ft×9 ft 3 in
Dimensione piattaforma (L×W): 2,44 m×0,91 m / 8 ft×2 ft 12 in
Coda di rotazione (assi estesi/retratti): 1,39 m / 2,28 m
Passo (assi estesi/retratti): 4,07 m / 4,27 m
Pneumatici: 445/50/D710

Prestazioni
S.W.L (Non limitata/Lim.) : 300 kg / 454 kg (661 lb / 1000 lb)
Occupanti max.: 3
Pendenza superabile: 45%
Velocità di marcia (ripiegata): ≤ 6,0 km/h / ≤ 3,73 mph
Velocità di marcia (sollevata): ≤ 1,1 km/h / ≤ 0,68 mph
Pendenza massima di lavoro (X/Y): 5° / 5°
Rotazione torretta: 360° continua
Rotazione piattaforma: 180°
Movimento jib: 230°
Angolo max. braccio principale: 75°
Raggio di sterzata - assi estesi (int./est.): 2,99 m / 5,41 m
Raggio di sterzata - assi retratti (int./est.): 8,27 m / 10,85 m

Peso
Peso complessivo: 21300 kg / 46958 lb

Alimentazione
Motore diesel: Deutz TD2.9 L4 — 55,4 kW
Serbatoio diesel: 150 L / 39 gal
Serbatoio idraulico: 230 L / 60 gal
Sistema di alimentazione di emergenza: 12V

Specifiche tecniche

• Modello: BT41RT (T Series)
• Altezza di lavoro max.: 41,54 m
• Altezza piattaforma max.: 39,54 m
• Campo operativo max. (+0,6m): 24,10 m
• Campo piattaforma max.: 23,50 m
• Lunghezza complessiva (ripiegata): 16,50 m
• Larghezza complessiva (assi estesi/retratti): 4,17 m / 2,44 m
• Altezza complessiva (ripiegata): 2,83 m
• Dimensioni di trasporto: 11,17 m × 2,44 m × 2,83 m
• Dimensione piattaforma: 2,44 m × 0,91 m
• Coda di rotazione (estesa/retratta): 1,39 m / 2,28 m
• Garde au sol (ripiegata/sollevata): 0,40 m
• Passo (esteso/retrato): 4,07 m / 4,27 m
• Pneumatici: 445/50/D710
• S.W.L (Non limitata/Lim.): 300 kg / 454 kg
• Occupanti max.: 3
• Pendenza superabile: 45%
• Velocità di marcia (ripiegata/sollevata): ≤ 6,0 km/h / ≤ 1,1 km/h
• Rotazione torretta: 360° continua; Rotazione piattaforma: 180°
• Movimento jib: 230°; Angolo max braccio principale: 75°
• Peso complessivo: 21300 kg
• Motore diesel: Deutz TD2.9 L4, 55,4 kW
• Capacità serbatoio diesel: 150 L; Capacità serbatoio idraulico: 230 L
• Alimentazione d'emergenza: 12V
