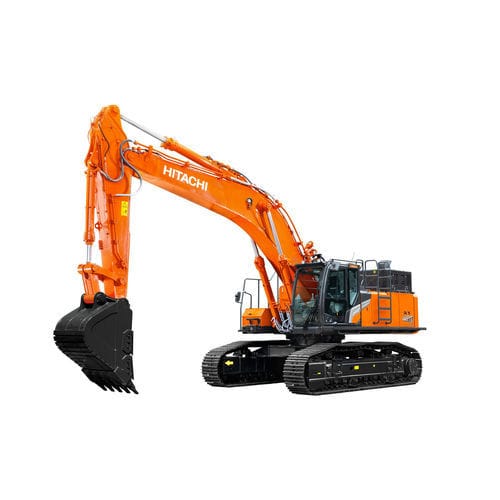

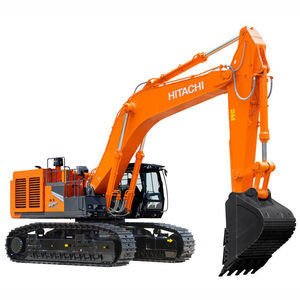

クローラー式掘削機 ZX490LCH-7

油圧式

概要
ZX490LCH-7 大型油圧ショベルは、信頼性のある性能、燃料効率の向上、運用コストの削減を実現します。EU Stage V 対応で、作業者の快適性と安全性に配慮したキャブを備えています。Zaxis-7 の上位機と同等のエンジンを搭載し、従来型より高い作業負荷に対応します。

主な特長

• 定格出力（エンジン）：296 kW（ISO 14396）
• 運転質量：49,500–52,200 kg
• バックホウバケット容量（ISO heaped）：2.10–2.50 m3
• 供給地域：ヨーロッパ

利点

• 従来モデル比で燃料消費を最大11%低減。
• HIOS V 油圧システムによる効率向上。
• エンジン出力の増加とフロント速度改善による生産性向上。
• キャブ内の騒音・振動低減による作業者の快適性向上。

アタッチメント

• 生産性と稼働率を最大化する耐久性のある油圧ブレーカー、バケット、GET（地上接触工具）。
• 用途に応じた幅広いHitachi製バケット；クイックカプラ接続対応。
• Hitachi承認のブレーカー：保守が容易で長寿命。
• Hitachi製GET：精密な適合、迅速かつ安全な取付け・交換。

エンジン＆油圧系
エンジン型式：Isuzu 6WG1
排出ガス規制：EU Stage V
エンジン形式：水冷4サイクル、コモンレール直噴
過給：可変ジオメトリターボ、インタークーラー、冷却EGR
排気後処理：DOC、CSF、SCR システム
気筒数：6
総排気量：15.681 L
定格出力（ISO 14396）：296 kW / 1,800 min-1
最大トルク：2,050 Nm / 1,300 min-1
主ポンプ：軸流可変容量ピストンポンプ×2
最大油量：2 x 385 L/min


バケット・アーム掘削力
バケット掘削力（ISO）：300 / 302 kN
アームクラウド力（ISO）：225 / 265 / 304 kN


運転質量と接地圧
シュータイプ：ダブル／トリプルグルーサー
シュー幅：600 / 750 / 900 mm
アーム長：2.5 / 2.9 / 3.4 m
運転質量範囲：49,500–52,200 kg
接地圧：59–86 kPa


作業範囲
アーム長：2.5–3.4 m
最大掘削到達距離：10,460–11,990 mm
最大掘削深さ：5,790–7,700 mm
最大排土高さ：7,320–7,720 mm


寸法
アンダーキャリッジ長：5,330 mm
アンダーキャリッジ幅：3,020–3,820 mm
上部構体全幅：3,480 mm
キャブ全高：3,520 mm
全幅：3,840 mm


一般仕様

• 型式：ZX490LCH-7
• エンジン型式：Isuzu 6WG1
• 排出ガス：EU Stage V
• 定格出力（ISO 14396）：296 kW
• 運転質量：49,500–52,200 kg
• バックホウバケット容量（ISO heaped）：2.10–2.50 m3
• 最大掘削深さ：5,790–7,700 mm
• バケット掘削力（ISO）：300 / 302 kN
