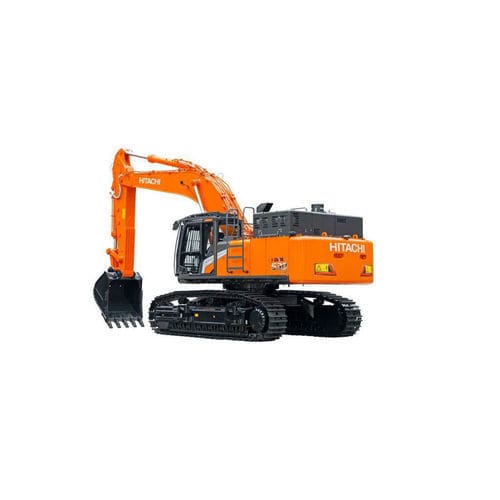

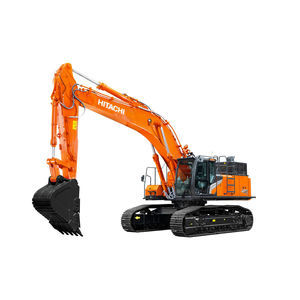

クローラー式掘削機 ZX530LCH-7

油圧式

概要
ZX530-7 大型油圧ショベルは稼働率の最大化と総所有コストの削減を目的に設計されています。採石場や大規模土工などの重作業において現場の生産性を向上させます。

ZX530-7 について
日本の専用試験施設で開発・検証されたZX530-7は耐久性のある構造を持ち、小型機に比べて走破性と旋回力が向上しており、傾斜地や荒れた地盤での取り回しが改善されています。

主な利点

• 従来モデルと比較して燃料消費を最大11%削減。
• 高精度制御とサイクルタイム改善を実現するHIOS V油圧システムによる効率向上。
• エンジン出力の向上と前面速度改善による生産性向上。
• キャビン内の低騒音・低振動により長時間作業時の操作者快適性を向上。

アタッチメント

• 耐久性と保守性に優れた油圧ブレーカー、バケット、土工作業用ツール（GET）。
• 用途に応じた各種Hitachiバケット、クイックカプラのオプションで作業切替が迅速。
• Hitachi認定ブレーカーは保守が容易で耐久性に優れる設計。
• GETは正確な装着性、迅速かつ安全な取り替えを考慮した設計。

エンジンおよび油圧システム（主要項目）
Engine Model: Isuzu 6WG1
Engine emissions: EU Stage V
Engine Type: 4-cycle water-cooled, common rail direct injection
Aspiration: Variable geometry turbocharged, intercooled, cooled EGR
Aftertreatment: DOC, CSF and SCR system
No. of cylinders: 6
Piston displacement: 15.681 L
Rated power (ISO 14396): 296 kW at 1 800 min-1
Maximum torque: 2 050 Nm at 1 300 min-1
Main pumps: 2 variable displacement axial piston pumps
Maximum oil flow: 2 x 385 L/min
Pilot pump: 1 gear pump
Maximum oil flow pilot pump: 30 L/min

バケットおよびアームの掘削力
Bucket digging force (ISO): 300 / 302 kN
Arm crowd force (ISO): 225 / 265 / 304 kN

運転質量および接地圧
Shoe type: double / triple grouser
Shoe width: 600 / 750 / 900 mm
Arm length: 2.5 / 2.9 / 3.4 m
Operating weight: 52 700 - 54 600 kg（構成により異なる）
Ground pressure: 65 - 95 kPA

作業範囲
Arm length: 2.5 - 3.4 m
Max. digging reach: 10 460 - 11 820 mm
Max. digging depth: 5 720 - 7 690 mm
Max. dumping height: 7 320 - 7 730 mm

寸法
Undercarriage length: 5 330 mm
Undercarriage width: 3 020 - 3 820 mm
Overall width of upper structure: 3 480 mm
Overall height of cab: 3 520 mm
Overall width: 3 840 mm

技術仕様

• Model: ZX530LCH-7
• Engine Rated Power: 296 kW (ISO14396)
• Engine model: Isuzu 6WG1
• Engine emissions: EU Stage V
• Piston displacement: 15.681 L
• No. of cylinders: 6
• Maximum torque: 2 050 Nm at 1 300 min-1
• Main pumps: 2 variable displacement axial piston pumps (2 x 385 L/min)
• Pilot pump flow: 30 L/min
• Operating weight: 52 700 - 54 600 kg（構成により 53 200 - 54 400 kg と表示されることがあります）
• Backhoe bucket ISO heaped: 2.10 - 2.50 m3
• Bucket digging force (ISO): 300 / 302 kN
• Arm crowd force (ISO): 225 / 265 / 304 kN
• Shoe width options: 600 / 750 / 900 mm
• Arm length options: 2.5 / 2.9 / 3.4 m
• Max. digging depth: 5 720 - 7 690 mm
• Max. digging reach: 10 460 - 11 820 mm
• Ground pressure: 65 - 95 kPA
• Undercarriage length: 5 330 mm
• Overall width: 3 840 mm
• Overall height of cab: 3 520 mm
• Available in: Europe
