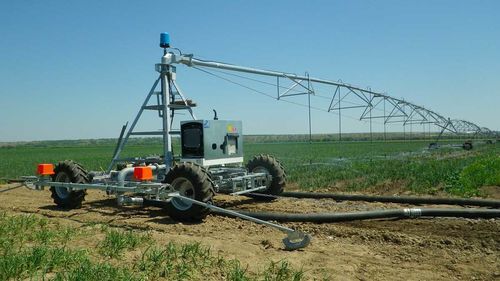

4輪灌漑ブーム RM4 series

概要
RM4T（回転式）およびRM4TD（回転式・牽引式）バリエーションで提供される側方移動型の灌漑ランプ。モーターレデューサ、軸、車輪、油圧供給、車輪の向き制御、制御盤などで構成されます。

RM4T

• 回転式モデル。
• 2つの半軸にUMCモーターレデューサ4基＋固定レデューサ4基。
• 4輪 14,9 x 13 x 24。
• 1基の旋回ヘッド。
• 調整可能なエルボー付油圧供給1基（反転時に作業不要）。
• キャンバー可変。
• 車輪の向きはリモコン操作。
• 制御盤1台。

RM4TD

• 回転式かつ牽引可能なモデル。
• 2つの半軸にUMCモーターレデューサ4基＋固定レデューサ4基。
• 4輪 14,9 x 13 x 24。
• 1基の旋回ヘッド。
• 調整可能なエルボー付油圧供給1基（反転時に作業不要）。
• キャンバー可変。
• 車輪の向きはリモコン操作。
• 主機用の牽引用トウバー1本。
• 制御盤1台。

RM2-4PL（その他の記載バリエーション）

• 1軸にUMCモーターレデューサ2基＋UMCレデューサ4基。
• 4輪 14,9 x 13 x 24 を地面接触を高めるための多関節式取付けで装着。
• 電気・油圧供給用の複合ユニット（発電機＋ディーゼルエンジン＋ポンプ）1基。
• 容量を設定可能なディーゼル燃料タンク1基。
• 用水路から吸引してトラベースに給水するための関節式ポンピングアーム1本。
• スクリーン清掃・取扱いを容易にする手動ウインチによるポンピングアームの揚降。
• 水位変動に対応するスクリーン高さの自動調整。
• 起動前の配管充填用電動吸水ポンプ1台。
• 水なしでのランプ運転を可能にするポンプの手動デクラッチ機構。
• 主機の両側に設置可能なトラベースへの二重油圧供給。
• 区画終端停止および自動反転システム。
• 制御盤1台。

技術的特徴 / 仕様

• タイプ：回転式（RM4T）、回転式および牽引式（RM4TD）。
• 軸：半軸（RM4T/RM4TD）または1軸（RM2-4PLはバリアントにより）。
• 動力：UMCモーターレデューサ（モデルにより数・種類が異なる）、固定またはデクラッチ可能なレデューサ。
• 車輪：4輪 14,9 x 13 x 24。
• 旋回ヘッドを含む。
• 反転時の操作不要な調整可能なエルボー付油圧供給。
• キャンバー可変。
• 車輪の向きはリモコンで制御。
• 制御盤を含む。
• RM4TD：主機用牽引用トウバー。
• RM2-4PL：複合ユニット（発電機＋ディーゼルエンジン＋ポンプ）、燃料タンク、関節式ポンピングアーム、電動吸水ポンプ、手動デクラッチ、二重油圧供給、自動スクリーン高さ調整、区画終端停止および自動反転などのオプション。
