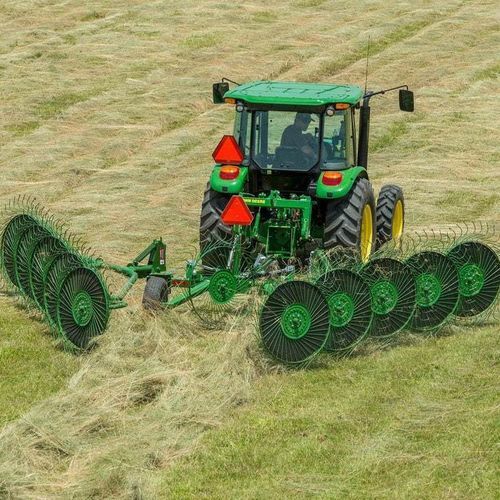

ホイールレーキ WR00 Series

概要
WR00シリーズは、輸送時にコンパクトなプロファイルを維持し、現場での素早い調整とさまざまなトラクターのドローバー高さに合わせられる調整式ヒッチを備えた、カート式ホイールレーキです。干し草の効率的なあつめに適しています。

主な特長

• 輸送幅を抑えるコンパクト設計
• 工具を必要としない迅速な現場調整
• 各種トラクターのドローバー高さに対応する調整式ヒッチ
• カート式構造で広いホイールベースと高いフレームクリアランスにより、でこぼこ地形での安定した地面接触を実現
• 直径7 mmの大きな爪と各ホイールのグリースニップルで可動部の耐久性を確保

特長の詳細

• コンパクト輸送：レーキアームとホイールがカート上に折りたたまれ、最小輸送幅は2.5 m（8.2 ft）です。油圧ロックアウトバルブとウィング輸送用チェーンがウィングを安全に固定します。
• カート式設計：ホイール幅1.8 m（6 ft）はホイールの接地を維持し、フレームクリアランス50.8 cm（20 in）は干し草がフレームから離れるようにします。
• 摩耗寿命：ホイールは直径7 mm（0.28 in）の爪を使用しています。各ホイールに1つのグリースニップル、さらにフレーム上にもグリースニップルがあり、可動部の潤滑を補助します。
• 迅速な現場調整：2点調整（2点位置ピンと穴）でスワード幅とレーキ幅を設定可能。二重スプリング式のレーキアームサスペンションは3段階で地形や作物条件に合わせられます。
• 調整式ヒッチ：シンプルなヒッチ調整により、異なるトラクターのタイヤサイズやドローバー高さに対応します。

仕様 / 技術仕様

• 輸送幅：2.5 m（8.2 ft）
• 輸送長：5.3 m（17.5 ft）
• 輸送高：2.75 m（9.0 ft） — 注意：輸送高はユニットの構成により異なる場合があります。寸法は参照用です
• フレームクリアランス：50.8 cm（20 in）
• 最大作業幅：6.4 m（21 ft）
• スワード幅：最小 61 cm（24 in）、最大 129.5 cm（51 in）
• アタッチメント重量：669 kg（1,475 lb）
• 出荷重量：725 kg（1,599 lb）
• レーキホイール：数量 — 10；直径 — 140 cm（55 in）；ホイール当たりの歯数 — 40；歯の直径 — 7 mm（0,27 in）；ハブ — テーパーベアリング
• ウィングフレックス移動量：上方向フレックス — 19.7 cm（50 in）；下方向フレックス — 3.9 cm（10 in）
• トラクター適合性：必要出力 — 22 kW（31 hp）；外部油圧接続（SCV） — 1（1系統）
• 輸送用ホイール（カート）：サイズ — 205/70-15；数量 — 2
• 安全性：ライト — なし；表示 — SMV；ヒッチジャッキ — 標準；安全チェーン — 標準
• 組立時間：おおよそ8時間（作業）
• 保証：1年
