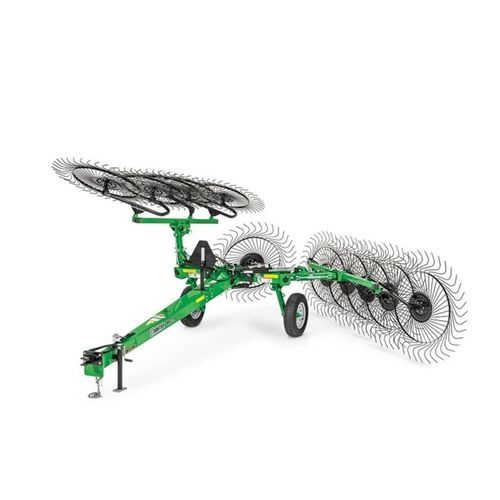

ホイールレーキ WR32 Series

概要

• 大容量設計により大量の作物の流れを確保
• 直径152.4 cm（60 in）の大型レーキホイールが葉の損失を低減
• 状況に応じて片側または両側でのレーキ作業が可能
• ターンしていない作物を風列中央に集めるオプションのセンターキッカーホイール

大容量と均一な仕上がりのために設計
WR32シリーズはフレーム下地上高99.06 cm（39 in）と、トランスポートホイールとレーキホイール間の間隔45.72 cm（18 in）を備えています。これによりマシン内を多量の作物が流れやすくなり、詰まりを減らして作業効率を向上させます。ウィング形状は上げたときに作物を均一に放出し、均一な風列仕上がりを実現します。

生産性を高める大径レーキホイール
直径152.4 cm（60 in）のレーキホイールは、同じ地速でより小径の139.7 cm（55 in）のホイールより回転数が少なくなります。回転数が減ることで葉の損失が抑えられ、よりクリーンな風列を形成します。大径ホイールは歯やホイールの摩耗寿命も延ばします。

迅速で簡単な調整ポイント
WR32シリーズは、風列形成と条件に応じた一本当たりの集草量を最適化するための3つの調整ポイントを備えています。

• レーキ幅調整：各レーキ角度を独立して調整でき、作物幅に合わせて性能を最適化し、摩耗を低減してホイールの転がりを維持します。
• 風列幅調整：梱包機の取り込み幅に合わせて風列幅を微調整可能。WR3210およびWR3212で使用可能で、往復回数を減らします。
• レーキホイール下圧調整：ロッドカラーの見えるネジ山数を増減して下圧を変更し、不整地での接地の安定化やホイールの食い込み防止が行えます。

滑らかな走行のためのリンク機構
リンク機構にある圧縮スプリングがホイールの衝撃を吸収し、地面追従性と安定した風列形成を提供します。

ウォーキングタンデムアクスルキット
オプションのWalking Tandem Axle Kitは、荒れた地形や輸送時の安定性と乗り心地を改善し、風列の一貫性を高めます。工場取り付けオプションとして提供されます。

調整式ヒッチ
調整可能なクレビスヒッチは、さまざまなトラクタやドローバー高さへの適合性を向上させ、大規模な牧草作業での汎用性を高めます。

センターキッカーホイールキット（フィールド取付）
センターキッカーホイールは未反転の干し草をレーキの中央に集め、乾燥時間を短縮し1回の通過で集める量を増やします。油圧が作動している場合に上下するための油圧遮断弁を備えます。

片側レーキ用バルブキット（フィールド取付）
片側のみのレーキ作業を可能にします。バルブは工具なしで任意の側に切り替えられます。

ターンバックル調整キット（フィールド取付）
2本のターンバックルが含まれ、各レーキアームあたり約15 cm（6 in）風列幅を拡大します。WR3210およびWR3212用に提供されます。

道路輸送用照明キット（フィールド取付）
テールライトと方向指示灯を含みます。反射デカール、SMV/SIS 標識およびブラケットは全てのWR32シリーズ機で標準装備です。

仕様 / 技術仕様

• モデル群: WR32 Series
• 商品名: High-Capacity Carted Wheel Rakes
• フレーム下地上高: 99.06 cm (39 in)
• トランスポートホイールとレーキホイール間の距離: 45.72 cm (18 in)
• レーキホイール直径: 152.4 cm (60 in)
• 調整ポイント: 3（レーキ角度、風列幅、レーキホイール下圧）
• 風列幅調整: WR3210およびWR3212で対応
• オプション装備: センターキッカーホイールキット、Walking Tandem Axle Kit、片側レーキバルブキット、ターンバックル調整キット、道路輸送用照明キット
• リンク機構: 衝撃吸収用圧縮スプリング
