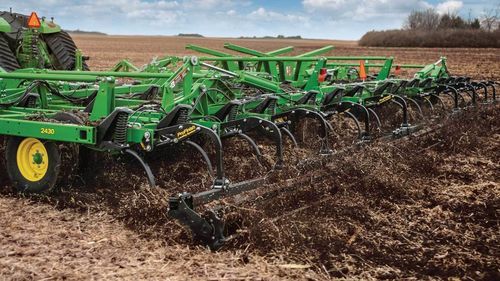

鏨プラウ 2430

牽引式油圧調整付可変幅タイプ

概要

• 内蔵スクレーパー付の油圧式ナイフエッジローリングバスケット
• フローテーションと輸送性を向上するラジアルタイヤ
• 横方向調整可能な後部ヒッチにより連結が容易

後部装着オプション
2430は、圃場の条件に応じてコイルティンハローまたは油圧式ナイフエッジローリングバスケットの2種類の後部装着を選択できます。残渣量や作業仕上がりに合わせて選択してください。

内蔵スクレーパー付ナイフエッジ油圧ローリングバスケット
ナイフエッジローリングバスケットは焼入れ鋼製で、石の衝撃や過酷な条件に耐える設計です。油圧式のダウンプレッシャー調整により作業条件に合わせて接地圧を設定できます。内部スクレーパーは湿潤条件でも均一な仕上がりを維持します。

ローリングバスケットのモード

• 上げ：泥濘条件でバスケットを持ち上げる
• フロート：土を軽くほぐして柔らかな仕上げにする
• 圧力適用：接地を強めて均一な接触、確実な種床形成、根塊の破砕を行う

コイルティン（スプリング）ハロー
コイルティンハローは2430専用設計で、土壌プロファイルの仕上がりと残渣処理能力を向上させます。重量級の設計により一次耕起での性能が高まります。

モデルとサイズのバリエーション
2430は、リジッド（非折畳または水平折畳）、3セクション折畳、5セクション折畳のフレームで提供され、構成によりTruPosition™またはTru‑Depthに対応します。

モデル例

• リジッド — 非折畳または水平折畳 — TruPosition™ または Tru‑Depth
• 3セクション オーバーセンター折畳 — TruPosition または Tru‑Depth
• 5セクション オーバーセンター折畳 — TruPosition

リジッド構成（例）

• 作業幅：3.35 m〜4.47 m、4.3 m〜5.4 m、5.3 m〜6.4 m
• センターフレーム寸法：3.66 m（12 ft）非折畳、4.6 m（15 ft）非折畳
• 輸送幅：約3.35 m〜4.9 m

3セクション構成（例）

• 作業幅：オプションにより約6.4 m〜約12.9 mの範囲
• センターフレームと輸送幅はオプションにより異なる（例：3.05 mセンターフレームで輸送約4.8 m、3.66 mセンターフレームで輸送約5.5 m）

5セクション構成（例）

• 作業幅：約13.4 m〜約19.2 mの範囲、オプションにより異なる
• 典型的なセンターフレーム：3.66 mまたは4.6 m、輸送幅はメインフレームとオプションにより変動（例：約5.3 m〜約6.1 m）

残渣処理能力
2430は一次耕起での残渣処理能力が高く、残渣率は初期残渣、使用工具、間隔により変動します。

305 mm（12 in.）間隔の機械の場合

• 100%開始 -> 残存（非脆弱）: 約80%（51x356 chisel point） / 約70%（102x368 shovel） / 約100%（406 mm sweeps）
• 90% -> 約72% / 約65% / 約90%
• 80% -> 約65% / 約56% / 約80%
• 70% -> 約55% / 約50% / 約70%
• 60% -> 約50% / 約42% / 約60%
• 50% -> 約40% / 約35% / 約50%
• 40% -> 約32% / 約28% / 約40%

406 mm（16 in.）間隔の機械の場合

• 100%開始 -> 残存（非脆弱）: 約83%（51x356 chisel point） / 約73%（102x368 shovel） / 約63%（76x610 shovel）
• 90% -> 約75% / 約68% / 約58%
• 80% -> 約68% / 約59% / 約53%
• 70% -> 約58% / 約53% / 約45%
• 60% -> 約53% / 約45% / 約38%
• 50% -> 約43% / 約38% / 約33%
• 40% -> 約35% / 約31% / 約28%

実績あるフレーム構造
フレームは連続クロスメンバーと高馬力トラクターや厳しい条件に対応する長手メンバーで構成されています。主な設計点は、肉厚のフレームチューブ、追加の対角ブレース、ガセットによる構造強度と安定した作業深さです。

• 例：連続102×102 mmクロスメンバーを51×152 mm、76×152 mm、102×152 mmのロングメンバーに挿入
• 主フレーム長手管：典型的に102×152 mm

追加情報

• 後部装着の選択肢：コイルティンハローと油圧式ナイフエッジローリングバスケット
• 構成や寸法はオプションにより異なります。正確な寸法は仕様書を参照してください
