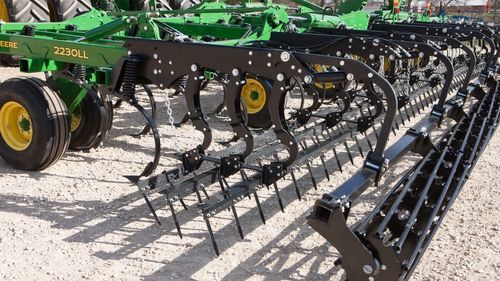

牽引式耕うん機 2230LL

油圧調整付ハロー付ばねタイン

概要

作業幅は23フィート6インチ（7.2～18.4m）～60フィート6インチ（7.2～18.4m）

3セクションおよび5セクションの構成

格子スタイルのフレーム設計

完全に自律的な耕うんハードウェアを簡単に追加できるよう、工場出荷時に技術と統合されたコンポーネントが用意されています。工場出荷時にコンポーネントが含まれています：

• ライトの実装
• レシーバーマスト
• レシーバーハーネスの実装

。 オートノミー・レディの可用性（概要） 型式｜オートノミー・レディ耕うん（インベース）｜適用機械幅 2430｜X｜14フィート0インチ～17フィート8インチモデルを除く全幅 CCシリーズ｜X｜全幅 HSDシリーズ｜X｜全幅 2660VT｜X｜25フィート5インチ～49フィート6インチモデル 2230｜X｜全幅 2730｜X｜全幅 エーカー数と馬力要件に適合する幅広い作業幅。 作業速度16 km/h（10マイル）で、2230LLは1時間当たり最大24.7 ha（61エーカー）をカバーできます。利用可能なサイズは7.8mから18.4m（25フィート6インチから60フィート6インチ）。必要馬力は、土壌、深さ、速度により、19.6～29.4kW/m（8～12馬力/ft）。 3セクション構成（作業幅と生産性）。 作業幅｜センターフレームサイズ｜時速16 kmでの1時間当たりの生産性 7.77 m（25 ft、6インチ）｜2.74 m（9 ft）｜12.5ヘクタール（31エーカー） 9.60 m（31 フィート、6 インチ）｜ 3.35 m（11 フィート）｜ 15.4 ha（38 エーカー） 10.82メートル（35フィート6インチ）｜3.35メートル（11フィート）｜17.4ヘクタール（43エーカー） 13.25 m（43フィート6インチ）｜低速輸送｜3.35 m（11フィート）｜21.4 ha（53エーカー） 5セクションの構成（作業幅と生産性） レベル・リフト・フレームシャンクスペーシング、播種準備および雑草管理。 真の152mm（6インチ）の中央分割型シャンクスペーシングにより、圃場を完全にカバー。91kg（200ポンド）の推進力を持つトゥルーポジションCシャンクは、左右の動きを最小限に抑え、土壌プロフィールをより良く制御し、均平性を向上させる。シャンクは、耕うん機の幅を完全に耕うんするため、土壌を完全に混合し、筋を減らし、平坦な播種床と安定した播種深さを実現。152mmの均等な間隔は、生存している雑草の潜在的な縞を最小限に抑え、除草剤のコストを削減できる植え付け前の雑草防除を支援します。 間隔オプションプロフィニッシュレベリングシステム（リアハローオプション）。 プロフィニッシュ・レベリングシステムは、農学的ニーズを満たすために、6つのリアハローオプションを提供します。能力マッピング（ハロータイプ→能力）： 能力マッピング（ハロータイプ→能力）：｜5本バーのコイルタインハロー｜6本バーのスパイクトゥースハロー｜丸棒バスケット付き3本バーのコイルタイン｜平棒バスケット付き3本バーのコイルタイン｜丸棒バスケット付き3本バーのスパイクトゥース｜平棒バスケット付き3本バーのスパイクトゥース 平らな苗床｜ベター｜ベター｜ベスト｜ベスト｜ベスト｜ベスト 固い苗床｜まあまあ｜良い｜ベスト｜より良い｜ベスト｜より良い 残渣の処理｜良い｜良い｜良い｜良い｜良い｜良い｜良い｜良い｜良い 土塊を砕く。 水分／湿った土壌の処理｜良｜良｜良｜良｜良｜良｜良 岩石の処理｜良｜良｜良｜良｜良｜良｜良｜良 ウィング・スタビライザー・ホイールタイヤサイズ（概要）。 ラジアルタイヤとバイアスプライタイヤのオプションあり。例（構成による）： メインフレーム/ウイングフレームラジアルタイヤの例：IF280/80 R15（6本ボルト）、IF280/70 R15（6本ボルト）、IF320/70 R15（構成により6本ボルトまたは8本ボルト）。 バイアスの例： 9.5L-15 LD D、11L-15 FI LR D、12.5L-15 FI LR バリアント（ボルト数は設定により異なる）。 リアヒッチとリアアタッチメント。 リアアタッチメントを引っ張るための多用途性を提供する、充実したリアヒッチが利用可能。リアヒッチの特徴

• 長方形チューブ構造
• 伸縮式ヒッチ
• サービス可能なドローバー
• 453kg（1000ポンド）定格総重量（標準例）
• 5セクションマシンの定格総重量13,000ポンド；
• 3セクションの機械には10,000ポンドのGVW定格（定格例）
• 輸送ライト用ワイヤーハーネス
• 油圧ホースおよびカプラー（2つの回路を提供）
• トラクターとインプルメント間の高負荷安全チェーン

ヘビーデューティリアヒッチサポートが利用可能です（リアアタッチメントが標準ヒッチ定格を超える場合に推奨）；5セクション2230FHおよび2230LLと互換性があります。 低搬送構成。 低搬送構成は、5セクションのインプルメントのように折りたたみますが、3セクションのインプルメントのように操作し、運搬性と不整地での操作を改善します。低搬送仕様の例：作業幅 13.3 m (43 ft, 6 in.) → 運搬高さ 4.4 m (14 ft, 4 in.) → 運搬幅 5.5 m (18 ft). その他の特徴特徴/仕様技術

• モデル（商業表示）：2230LL
• 作業幅（3セクションオプション）： 7.16m（23.5フィート）、7.77m（25.5フィート）、8.38m（27.5フィート）、8.99m（29.5フィート）、9.6m（31.5フィート）、10.2m（33.5フィート）、10.85m（35.5フィート）、低速輸送11.73m（38.5フィート）、低速輸送13.25m（43.5フィート）
• 作業幅（5セクションオプション）： 12.95m（42.5フィート）、14.17m（46.5フィート）、15.4m（50.5フィート）、16.0m（52.5フィート）、17.22m（56.5フィート）、18.44m（60.5フィート）
• 作業深さ：最大12.7cm（5インチ）
• 作業速度：時速10～16km（6～10マイル）
• 必要馬力： 19.6～29.4kW/m（8～12ps/ft）
• 標準的な間隔：
• 標準的な折り畳みタイプ：中央折り畳み152mm（6インチ）（オプションで229mm（9インチ）と114mm（4.5インチ）のS字型も可能）
• 標準的な折り畳みタイプ：
• 深さ調節：ベース内のシングルポイント深度コントロール、オプションでTruSet™インキャブ深度/圧力コントロールを追加可能
• 油圧要件（標準）：17,237kPa（2,500psi）で2つのSCV（リフトと折り畳み）；オプションのローリングバスケット下降圧力用に追加のSCVを推奨
• 電気的要件（標準）：警告灯用の9ピンコネクター。TruSetを追加する場合、トラクターはGreenStar™システム対応でなければなりません
• ヒッチタイプ：レベルリフト：15.2x25.4 cm（6x10インチ）Tヒッチ、鋳鋼ヒッチリンク、オプションのリアヒッチ
• フレームチューブ：ランクチューブ：10.2x10.2cm（4x4インチ）、5ランク用センターフレーム・フォアアフトチューブ：5.1x15.2cm（2x6インチ）、6ランク用：5.1x20.3cm（2x8インチ）、ウィング・フォアアフトチューブ：5.1x15.2cm
• アンダーフレームクリアランス：61cm（24インチ）
• アンダーフレームクリアランス：10.2x10.2cm（4x4インチ）。
• ランク数：オプションとセンターフレームサイズに応じて、5ランクまたは6ランクのチューブフレームで構成
• 標準の地面係合コンポーネント：多様なスイープ、ショベル、およびポイント
• センターフレームの深度制御ホイールとタイヤ：センターフレームのタイヤオプションの例：構成によっては、IF280/70 R15またはIF320/70 R15
• ウィングフレームホイールおよびタイヤ：構成による11L-15または12.5L-15のオプションが含まれます
• スタビライザーホイール：機械式スタビライザーホイールは標準または構成によってはオプション。
