フレキシブル配管 OK series

ポリウレタン製ステンレス製

製品概要

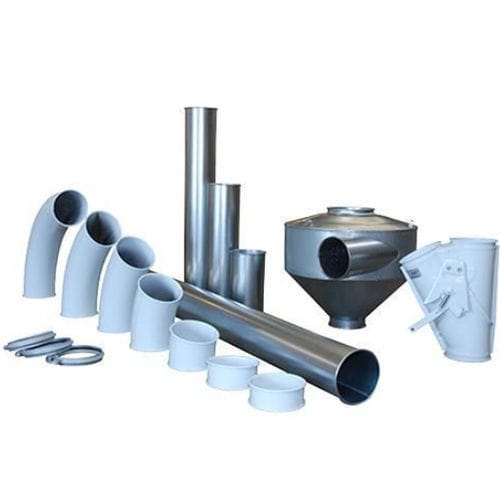

KongskildeのOK Pipeシステムは、気体輸送および機械式搬送向けの配管ソリューションです。直管、曲管、分岐、密閉型二方向デバイタ、サイクロン、出口、リデューサ、継手、フレキシブルホースなど、モジュール式の亜鉛めっき鋼製コンポーネントを提供し、工程、保管、排気機器間の搬送経路を構築します。

OK Pipeシステムの動作
OK Pipeシステムは加圧・負圧のいずれでも使用でき、ブロワー、セパレータ、その他の設備に接続できます。コンポーネントを組み合わせて機械周りや建屋レイアウトに沿った効率的な配管経路を作成します。直管は継ぎ目を減らし施工を早めるため最大3 mの長さで提供されます。大半径の曲管は輸送能力を維持し、摩耗を低減して材料の損傷を抑えます。密閉型二方向デバイタにより加圧・負圧下での流路切替が可能で、サイクロンは気流から固形物を分離します。

柔軟な接続オプション
耐久性のある継手システムは繰り返しの組立・分解に対応します。クイックリリースクランプにより摩耗部品の交換、配管経路の調整、分岐/出口の追加を短時間で行えます。ボルトクランプや永久継手は固定設置向けに用意され、頻繁に再構成する可搬システムに有用です。

用途別の配管オプション

• OK 100: 標準100 mmシステム；直管は厚さ0.75 mmの亜鉛めっき鋼板。気体輸送、集塵、換気向け。
• OK 160: 標準160 mmシステム；直管は0.9 mm亜鉛めっき鋼板。曲管は内側1.0 mm、摩耗側外側1.5 mm。
• OK 200: 標準200 mmシステム；直管は0.9 mm亜鉛めっき鋼板；より大容量の気体輸送、集塵、換気に適合。
• OKR: 補強型160 mmシステム；直管は1.25 mm亜鉛めっき鋼板。曲管は内側1.0 mm、外側2.5 mmで耐摩耗性を向上。
• OKX 160曲管： 硬化処理された耐摩耗曲管で最大3倍の耐摩耗性；OK 160寸法に適合し屋外設置に適した亜鉛めっき表面。
• OKD 160 / OKD 200： 重力流・ダウンパイプ用に開発された超補強タイプの管材・部品。
• 防音配管： 振動を抑え、材料衝突による騒音を低減する断熱処理を施した鋼管。
• 透明ブチレート管： 流れの目視監視が可能で詰まりの判別が容易。
• フレキシブルホース： ポリウレタン製および鋼製のホースで、配管を分解せずに移動式吸引ポイントを実現。
• 複数の管長： 直管は最大3 mまでの複数長で提供（短尺およびテレスコピック部もあり）。

防音配管
騒音が問題となる環境向けに、OK 160の管および曲管は防音仕様（ビチューメン層および熱収縮チューブ）で供給可能です。これらは表面質量を増加させ、顆粒、ペレット、部品、リサイクル材が鋼管に当たる振動を抑え、約5〜12 dBの騒音低減を実現します。

利点

• 柔軟で省スペースな設計： モジュール式の構成で既存設備に合わせて配置・変更が可能。
• 部品寿命の延長： 補強管や耐摩耗曲管により厳しい用途での摩耗を低減。
• 迅速な据付と保守： クイックリリース継手と最大3 mの管長で組立・交換が容易。
• 効率的な材料輸送： 内面の滑らかさと大半径曲管が気流を維持し、能力低下と材料損傷を抑制。
• 多様なオプション群： 標準、補強、防音、透明、フレキシブル管をデバイタ、遷移部、サイクロン等と組合せてシステムを構築可能。

用途
OK Pipeシステムは、多くの製造業でのスクラップ、廃棄物、原料、完成品の気体輸送に設計されています。運搬対象には顆粒、ペレット、バージン樹脂、再粉砕材、フレーク、ランナー、トリム、成形品、粉じん、紙トリムおよび軽量生産廃棄物が含まれます。加工機器からの排出や保管・加工・梱包間の材料移送に広く使われます。

仕様 / 技術データ

• 材料：標準・補強管は亜鉛めっき鋼板；曲管および特殊部品は塗装または亜鉛めっき仕上げ。
• 直管長さ：最大3 m（短尺・テレスコピック部を含む各種長さ）。
• OK 100：直管0.75 mm亜鉛めっき鋼板。
• OK 160：直管0.9 mm；曲管内側1.0 mm、外側1.5 mm（摩耗側）。
• OK 200：直管0.9 mm（より大容量の搬送向け）。
• OKR（補強）：直管1.25 mm；曲管内側1.0 mm、外側2.5 mmで耐摩耗性向上。
• OKX曲管：硬化処理、耐摩耗（最大3×）、OK 160曲管と同寸法；屋外使用適合。
• OKDシリーズ：重力流・ダウンパイプ用途向けに超補強。
• 防音：ビチューメン層および熱収縮層；騒音低減約5–12 dB。
• 透明ブチレート管：流れの目視監視。
• フレキシブルホース：ポリウレタンおよび鋼製オプションで可搬吸引点対応。
• 接続：頻繁な再構成用にクイックリリースクランプ；固定設置用にボルトクランプおよび永久継手。
• コンポーネント：異径用リデューサ/遷移部、密閉二方向デバイタ、サイクロン、分岐、出口、パイプ支持、テレスコピックパイプおよび標準部品でシステムを構成。
• 動作モード：加圧・負圧いずれの搬送にも対応し、ブロワーやセパレータと統合可能。
