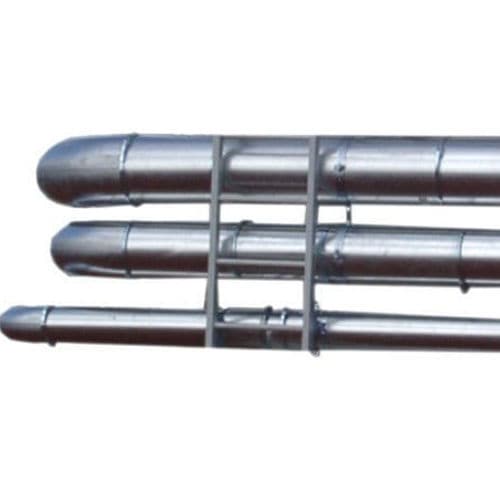

フレキシブル配管 FK series

製品概要
FK配管システムは、産業環境の換気および空気輸送（空気搬送）向けに設計されたモジュラー配管システムです。パイプ、曲管、分岐、デフレクター、コネクタなどの豊富なコンポーネントにより、スペースと流れを最適化するカスタム配管レイアウトを実現します。

柔軟でモジュラー設計、効率的な設置
FKシステムはモジュラーコンポーネントを採用しており、迅速な組立てと調整が可能です。設置はFKクイックリリースクランプまたはボルトクランプで行い、既存レイアウトへの迅速な適応と短時間での設置を実現します。対応径は60 mm～800 mmで、さまざまな産業用途の搬送距離に対応します。

防音配管
FK 200のパイプおよび曲管は、防音仕様で提供され、騒音に敏感な環境に適合します。パイプは2 mm厚自己粘着性ビチューメンを2層（約3.5 kg/m²）巻き、さらに収縮チューブを1層巻きます。曲管は2 mm厚ビチューメン1層＋収縮チューブで処理されます。これにより表面質量が増し、衝撃音を伴う材料（例：プラスチック顆粒、ペレット、完成部品、リサイクル材）の振動を抑制します。典型的な遮音量は設置条件と処理材により約5～12 dBです。

主な特長

• 耐久性のある構造：産業用途での長期使用を想定した高品質材料で構成。
• 効率的な搬送：空気流と材料搬送に最適化され、換気および空気搬送に適合。
• モジュラー配管システム：パイプ、曲管、分岐、デフレクター、コネクタ等の豊富なコンポーネントでレイアウトをカスタマイズ可能。
• 簡易な設置と柔軟性：FKクイックリリースクランプおよびボルトクランプにより迅速な組立てと調整が可能で、ダウンタイムを低減。

利点

• コスト効率の高い設置：モジュラー設計とクイッククランプにより作業時間と設置時間を削減。
• メンテナンス低減：堅牢な構造により頻繁な交換の必要性を低減。
• ワークフローの最適化：カスタムレイアウトと短い搬送距離により材料の流れとエネルギー効率が改善。
• 柔軟な統合：幅広い径により既存システムへの組込みや将来のアップグレードをサポート。

用途

• 産業用換気システム
• 顆粒、ペレット、完成部品、リサイクル材、フラッシュおよび不良品の空気搬送
• プラスチック、紙、包装業界の粉じん・材料輸送
• 曲管、分岐、デフレクター、コネクタを用いたカスタム搬送ライン

技術仕様

• 対応径：60 mm～800 mm
• 防音（FK 200）：パイプは2 mm自己粘着ビチューメン2層（≈3.5 kg/m²）＋収縮チューブ1層、曲管は2 mmビチューメン1層＋収縮チューブ
• 推定遮音量：≈5～12 dB（設置や処理材に依存）
• 典型的な構成部品：パイプ、曲管、分岐、デフレクター、コネクタ
• 締結オプション：FKクイックリリースクランプまたはボルトクランプ
• 用途：換気および空気搬送（材料、粉じん、空気）
• 構造：高品質で耐久性のある材料（メーカー仕様）
