燃焼ガス用分析装置

携帯型

概要
本水銀モニタリングキットは、吸着剤トラップ法を用いた燃焼ガス中の全水銀および水銀の種別（スペシエーション）の現場測定用モバイルソリューションを提供します。発電、セメント、冶金、廃棄物焼却などの工業排ガスに適用できます。

構成品

• OLM30B サンプリングシステム（加熱プローブおよびサンプリングコンソール）
• 全量およびスペシエーション用の各種吸着剤トラップ

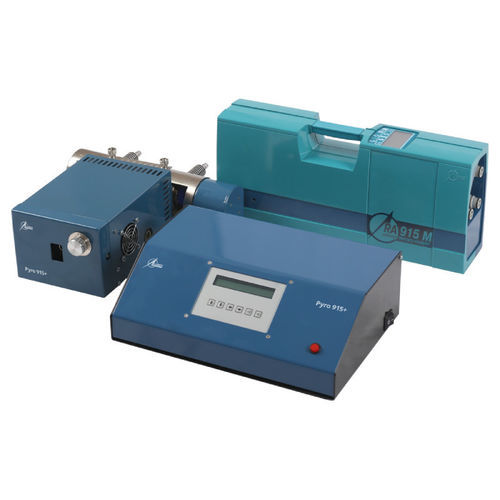

• RA-915シリーズ直接Zeeman水銀分析計を用いた分析システム

測定方法
既知体積の排ガスを、高さに設置した対向の吸着剤トラップを通して一定流量で採取します。採取後、トラップの区画を取り出し、ラボまたは現場の分析システムで熱分解/ZAASにより水銀含有量を測定し、全量および種別を決定します。

特長と利点

• US EPA Method 30B、US EPA PS 12B、HJ 917-2017、CEN/TS 17286に準拠
• 全量水銀測定および元素態・酸化態の種別測定が可能
• 現場で展開可能な携帯型機器で、サイト準備の要件が少ない
• 広い動的測定範囲：0.5～50,000 ng（絶対量）
• 現場での迅速な分析：通常1試料あたり2～10分
• 圧縮ガス不要；連続排出モニタ（CEM）と比べて導入・運用コストが低い
• 同一分析系で石炭、灰、スラッジ、廃水、吸着剤サンプル等の分析が可能

サンプリングシステム（OLM30B）
OLM30Bは、US EPA Method 30Bに基づく試験に対応するコンパクトなデュアルトレイン型サンプリングユニットです。吸着剤トラップおよびスペシエーション採取を実施するためのフル機能を備えています。

• デュアルトレイン設計
• 一定流量サンプリング用マスフロコントローラ
• 真空計
• 熱電対入力およびプローブ電源ポート付き温度コントローラ
• スペシエーション採取用のプローブ全長加熱・冷却機能

吸着剤トラップ
吸着剤トラップは、較正ポンプと加熱プローブを用いて試料中の水銀を捕集します。短期・長期の採取やスペシエーション（酸化態と元素態の分離捕集）に対応する各種構成があり、典型的には一次捕集部とブレークスルー部の二部構成で、QA/QC確認用のスパイク部を含む場合があります。

分析システムと熱分解法
Lumex InstrumentsのRA-915シリーズ（例：RA-915M＋PYRO-915+、RA-915F、RA-915 Lab）は、Zeeman 原子吸光分光法（ZAAS）に基づく迅速で選択的な水銀測定を提供します。吸着剤試料は分析計の分解室で熱分解され、水銀化合物は揮発・分解して元素状水銀となり、搬送空気により分析セルへ導かれ、Zeeman 背景補正を用いて検出されます。自動の閉ループ温度制御により測定範囲が拡張され、分析中のデータ損失を防ぎます。

技術仕様

• 検出限界：0.5 ng
• 測定範囲：0.5–50,000 ng（絶対量）
• 典型的な分析時間：1試料あたり2–10分
• 測定能力：全量水銀および種別（水銀元素態・酸化態）
• 準拠規格：US EPA Method 30B; US EPA PS 12B; HJ 917-2017; CEN/TS 17286
• 採取方式：対になったインスタック吸着剤トラップを固定流量で採取
• サンプリングシステム機能：加熱プローブ、サンプリングコンソール、マスフロコントローラ、真空計、熱電対入力付き温度コントローラ、プローブ電源ポート、プローブ全長加熱・冷却
• 吸着剤トラップ：多区画設計（一次、ブレークスルー、オプションのスパイク区画）；短期/長期およびスペシエーション採取用構成
• 分析システム：直接Zeeman水銀分析計（RA-915シリーズ：RA-915M/PYRO-915+、RA-915F、RA-915 Lab）
• 圧縮ガス不要；携帯/可搬設計；CEMと比べて導入・運用コストが低い
