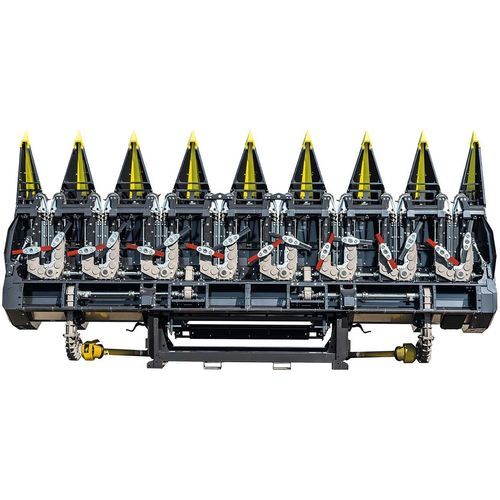

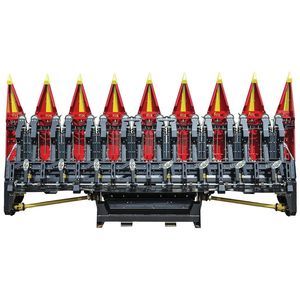

トウモロコシ用収穫ヘッダー DragoGT

ウォームコンバイン用

概要
Olimac DragoGTは、穂と粒の損失を最小限に抑えた全量収穫を目的に設計されたトウモロコシ用ヘッダーです。自動自己調整式サスペンションデッキプレート、長尺の茎ローラー、直径Ø500 mmの大型スクリュー、単独または二段刈り（ストークチョッパー）選択が可能な構成を組み合わせ、固定式・折りたたみ式の列数バリエーションで様々なコンバインや圃場条件に対応します。

主な利点

• 茎径の変化に継続的に対応する自動自己調整式サスペンションデッキプレートで粒損失を低減。
• デッキプレートが穂の衝撃を吸収し、跳ね出しや粒落ちを防止。
• 長めの茎ローラーで周速を下げ、穂の分離を穏やかに行い茎の圧縮性を向上。
• 4枚刃×列の二段チョッパー（ハサミ効果）で細かい破砕を実現、単段チョッパーの選択肢あり。
• Ø500 mmの大型スクリューにより、倒伏や乾燥したトウモロコシでも高速走行が可能で詰まりを低減。
• 列毎グループに4クラッチを装備し、各動作を最適化して性能と安全性を向上。
• 自動車由来のスパイラルベベルギアや複数の伝達方式により高出力・静音・低メンテナンスを実現。
• 運転席から折りたたみ操作可能なモデルで輸送幅を低減し視界を確保。

デッキプレートと自動調整
デッキプレートはサスペンション装置を備え、穂の衝撃を緩和して跳ね返りを抑えます。自動自己調整機構は各列ごとに独立して動作し、茎径の変化に応じてプレート開口を継続的に調整します。運転者による手動調整は不要で、損失のない収穫を可能にします。

長い茎ローラー
標準的なヘッダーよりローラー長を延長し、周速を抑えることで穂の分離をより穏やかに行います。その結果、茎が適切に圧縮され、粒損失が低減して収穫品質が向上します。

二段チョッパー — ハサミ効果
各列に4枚の刃（互いに逆回転する2枚ずつ）を配置し、ハサミのような効果で茎を二重に裁断して短くします。非常に細かい破砕が得られ、単段チョッパーに匹敵する低い動力消費で運用可能です。

大型スクリュー
DragoGTは直径Ø500 mmの大型側方スクリューを備え、倒伏や乾燥したトウモロコシでの高速走行を可能にし、詰まりや粒落ちを抑制します。低床形状と側方スクリューにより、非常に低い位置の穂やぶら下がった穂の収穫を支援します。

伝動系とギアボックス
高出力向けのシリンダリックギア内蔵の内部伝動、油浴式内部伝動、外部シリンダリックギア伝動（起伏地向け）という3種類の伝動方式を用意。自動車由来のスパイラルベベルギアにより静音で全トルク伝達が可能です。ケースは軽合金製で必要箇所に鋳鉄補強を施しています。

構成とカスタマイズ
固定式および折りたたみ式を用意し、4列～24列の構成が可能（例：固定 6-8-10-12-16-18-24、折りたたみ 9-10-12-16-18）。作業角は18°で、リンクの調整によりコンバインの車高差にかかわらずこの角度を維持できます。特注対応部門による専用仕様や純正部品の供給が可能です。

アクセサリー

• 残渣回収用スクリュー（地面に触れずに残渣を集めて整列させる）。

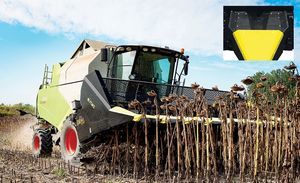

• ヒマワリ用キット：側方および後方の落下防止グリル、ヒマワリ茎用カッティングローター。
• 穂止めゴムパーツおよび茎圧縮用パッド（タイヤ保護・傾斜地対応）。
• 自動水平センサキット、ライトバー、輸送用オートパイロットオプション。

技術仕様

• 商用モデル：DragoGT
• 作業角：18°
• スクリュー径：Ø 500 mm（大型）
• デッキプレート：自動自己調整式サスペンション、列ごとに独立
• ローラー：標準より長く、穂の分離を穏やかに実施
• チョッパー：二段（ハサミ効果）または単段（オプション）
• 二段チョッパー：列ごとに4枚刃、逆回転
• クラッチ：列グループごとに4個、動作別に調整
• 伝動：内部シリンダリックギア / 内部油浴 / 外部シリンダリックギア
• ギア技術：自動車由来のスパイラルベベルギア
• フレーム/ギアボックス：軽合金製、必要箇所に鋳鉄補強
• 列数構成：4～24列、固定または折りたたみ式
• 折りたたみ操作：運転席から可能（仕様による）
• 仕上げ：多段耐久塗装プロセス
