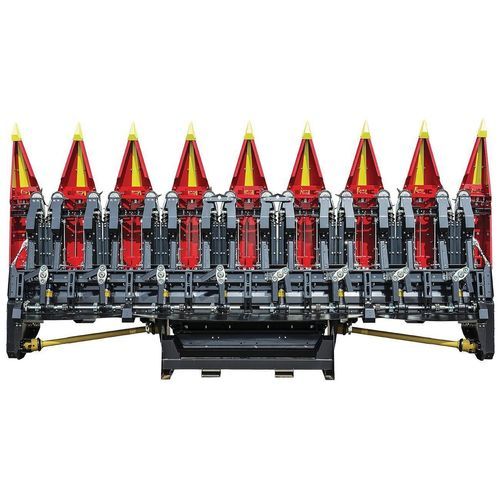

トウモロコシ用収穫ヘッダー Drago 2

コンバイン用回転式汎用

概要
Olimac Drago2 は、穂や粒の損失を最小限に抑えた完全収穫向けのトウモロコシ用ヘッダーです。自動調整式デッキプレート、延長型の茎ローラー、オプションの回転刃式茎粉砕機を備え、4〜24列の構成（固定または折りたたみ式）で多くのコンバインや自走式シュレッダーに適合します。

主な利点

• 自動自調整デッキプレート：各列ごとに独立して継続的に開口を調整し、手動調整を不要にして収量ロスを低減します。
• 延長型茎ローラー：周速を下げ、穂の分離を優しく行い、茎の圧縮性を高めることで粒の損失を抑制します。
• オプションの回転刃式茎粉砕機：低出力で茎を粉砕し、圃場を耕起準備状態にします。
• 低床設計と小さな作業角（約18°）：倒伏したトウモロコシでも良好に浸透し、穂の跳ね出しを抑えます。
• 運転席から折りたたみ可能：輸送時の幅を約3〜3.20 mに低減し視界を確保します。

伝動と保護

• 3種類の伝動方式：A）滴下潤滑の内部伝動、B）中間継手付きの油浴外部伝動（プロペラシャフトを外さずに折りたたみ可能）、C）丘陵地向けに最適化された油浴外部伝動。
• 各列は油浴式のメカニカルギアボックスと焼入れ鋼のベベルギア対を使用。
• 各列群に滑りクラッチを装備し伝動部を保護。

構造と部品

• 硬質クロームピン付きの強化鋼製集穂チェーン、スプリング式の自動テンショニングで機械的応力を吸収。
• タングステンカーバイドの交換可能な刃を備えたナイフタイプ茎ローラー。
• 巻き込み防止用の全長にわたる防草刃。
• 低床フレームと点検性を考慮した配置：工具不要で伝動部に素早くアクセスできるクイックリリース機構を採用。

オプションとアクセサリー

• 回転刃式の内蔵茎粉砕機（オプション）。
• 段差や高低差のある作物向けの穂停止ゴム。
• コンバインのタイヤ保護用茎プレスキット。
• 自動バー水平化用センサーキット。
• 道路走行用ライトバー。
• ヒマワリ用キット：落下防止グリッドと茎切断ローター。
• 粉砕装置用の方向転換ケースと茎搬送コンベヤ。

カスタマイズとサポート
Olimac は顧客の要望に応じた特注仕様の開発部門を持ちます。純正部品と世界規模の認定サービス網により、安全な稼働と迅速なサポートを提供します。

仕様

• モデル：Drago2
• 列数：4〜24列に設定可能（固定または折りたたみ式）
• 作業角：低床設計、列群の作業角 約18°
• デッキプレート：各列独立の自動調整式プレート
• 茎ローラー：延長設計、交換可能なタングステンカーバイド刃
• 茎粉砕機：内蔵式回転刃粉砕機（オプション）
• 伝動：3タイプ（A：滴下潤滑 内部、B：油浴外部 中間継手付、C：油浴外部 丘陵地用）
• 保護：油浴ギアボックス、焼入れ鋼のベベルギア、列群ごとの滑りクラッチ
• チェーン：硬質クロームピン付き強化集穂チェーン、自動テンション機構
• メンテナンス：工具不要での迅速なアクセスを可能にするクイックリリース機構
• 輸送：運転席から折りたたみ可能で輸送幅 約3〜3.20 m（構成により変動）
