トウモロコシ用脱穀機

自走式

概要
前部ショベル付きの吸引式トウモロコシ脱穀機。道路やヤードでの脱穀に対応する設計で、複数軸の自走式モデルは自動給餌と高容量運転を可能にします。

動作原理
車両が移動すると、U字型の前部ショベルが地面の穂を収集します。ショベル内のスクリューがトウモロコシを搬送チャネルに送り、ベルトとスクレーパーで脱穀機構へ供給します。高速回転する脱穀ローラーと揺動ハンマー等により穀粒を穂から剥離し、ふるいで穂と穀粒を分離、ファンで粉塵や軽い不純物を吹き飛ばして脱穀を完了します。

構造的特徴
通常は油圧式前部ショベルを装備し、幅広ショベルのオプションで供給効率を向上できます。伝達チャネル、コンベヤーベルト、多軸の脱穀ドラム（3軸・5軸・6軸）を備え、密閉型運転室、伸縮式吸引ドラム、360°油圧回転式高所排出装置などの装備が可能です。

性能上の利点
自動給餌により手作業が不要となり、高い作業速度を実現します（例：2025年式で約20,000 kg/h）。穀粒の分離効果が良く不純物含有量が低く、道路脇やヤードなど様々な場所での稼働が可能です。

動力構成
一般に22 hpからの出力を搭載し、中大型モデルは安定した運転のため90–130 hpクラスのディーゼルエンジンを使用することが一般的です。

例 — 吸引式2025モデル

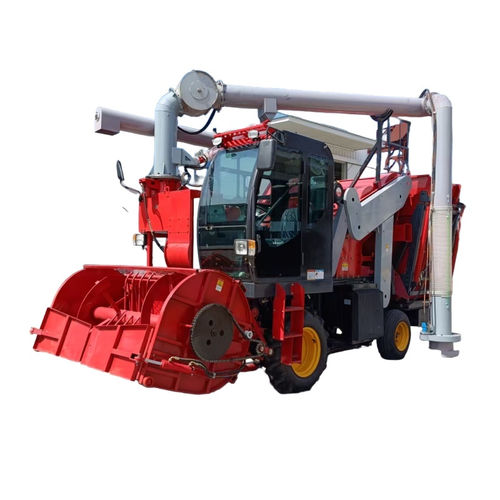

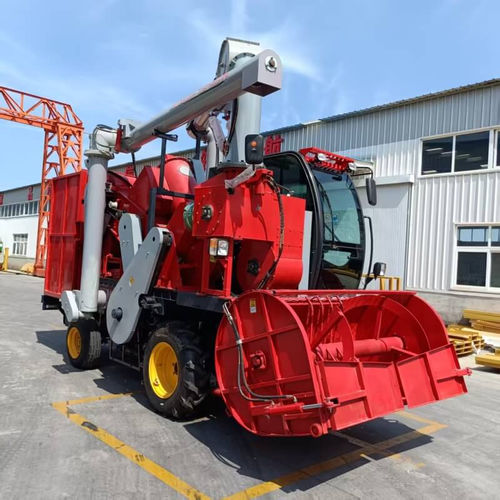

吸引式五軸自走型の2025モデルは約20,000 kg/hの脱穀能力があります。Xichai Sida 120 hpまたはAnhui Quanchai 130 hpエンジンを搭載し、風吸式給餌と螺旋式前部ショベル給餌の2方式、密閉キャブ、伸縮式吸引ドラム、360°油圧回転高所排出、拡大された穂格納庫を備えます。

技術的利点

• 効率的な脱穀：多軸ドラムが同時給餌し、高速回転で迅速に穀粒を分離し高い純脱穀率を実現します。
• 徹底した不純物除去：笛型の二重遠心吸引ファンや大風量ファンで粉塵や軽い不純物を除去し、集塵する機構もあります。
• 多様な給餌方式：風吸式と前部ショベルの二重給餌モードは道路脱穀や貯蔵脱穀に適応します。
• 操作性：多くの自走式モデルは密閉キャブを装備し、ワンクリックのインテリジェント制御オプションがあります。

設計特徴
堅牢な工業設計で自走式・牽引式の構成が可能、地域要件に応じたカスタマイズに対応します。

作業工程

• （1）給餌工程：螺旋前部ショベルまたは吸引給餌装置が穂を持ち上げ、チェーンコンベヤーやスクリューで給餌します。吸引は負圧により様々な積み方から穂を取り込みます。
• （2）脱穀工程：穂は多軸脱穀ドラム（5軸または6軸）に入り、耐摩耗部材が高回転で凹板と相互作用して穀粒を剥離し、穂は後方へ移動して芯排出口から排出されます。
• （3）選別・分離工程：A）ふるい分離：剥離された穀粒、破砕粒、不純物はふるい箱に入り、振動で比重や大きさの差により分離されます。B）風選：複数のファンが気流を発生させ、葉や粉塵などの軽い不純物を除去し、一部モデルは集塵します。
• （4）排出工程：選別された穀粒はコンベヤーと伸縮式吸引ドラムで貯粒タンクへ搬送され、油圧制御の360°回転高所排出装置で運搬車へ排出し作業を完了します。

トウモロコシ脱穀機 技術パラメータ

• モデル：複数のモデル（例：2025）
• 対応動力（hp）：例 65; 80; 90; 90/120/130; 93
• 前部ショベル幅（mm）：一般的に2100、機種によっては2500
• 給餌方式：スクレーパーとチェーン（標準）
• 駆動方式：手動変速（例示）
• 作業効率：機種により10–30から60–100 acre/hまで
• タイヤ型式：例 9.50-20、6.50/16、11.20-20、11.20-24
• 総重量（kg）：例 3250、4500、5500
• 外形寸法（L*W*H mm）：例 5000*2100*3000；6300*2300*3300；7300*2500*3200

仕様

• 対応動力（hp）：例 65; 80; 90; 90/120/130; 93
• 前部ショベル幅（mm）：2100（一部モデル2500）
• 給餌方式：スクレーパーとチェーン
• 駆動方式：手動変速
• 作業効率：機種により10–100 acre/h
• タイヤ：例 9.50-20、6.50/16、11.20-20、11.20-24
• 重量（kg）：例 3250、4500、5500
• 寸法（L*W*H mm）：例 5000*2100*3000；6300*2300*3300；7300*2500*3200
