ステンレス製熱交換器 SCF

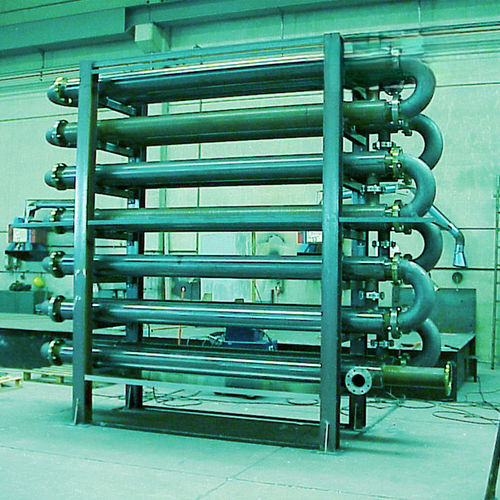

説明 SCF 型の生物性汚泥用熱交換器は、消化槽の運転温度を一定に保ち、2〜3 °C を超える急激な温度変化を防ぐために設置されます。装置は 180° ベンドで接続された同心円状の配管で構成されています。汚泥は内部配管を循環し、水は外側を逆流で流れ、熱のフライホイールとして機能します。入口汚泥温度は約 30〜32 °C、出口温度は 37〜40 °C 程度です。熱交換器内部の汚泥速度は約 1.5 m/s、最大熱交換能力は約 22,500 kcal/m²·h です。配管の上部および下部に配置されたベントバルブおよび排出バルブが効率的な運転を確保します。本体は完全に分解可能で、内部清掃作業が容易です。標準材質は炭素鋼で、要求により全体をステンレス鋼製または内部ステンレス／外部炭素鋼のハイブリッド製作が可能です。

カテゴリ / タイプロジー
汚泥 / 熱交換器

特長

• 高い熱効率
• 高い熱交換能力
• コンパクトな外形寸法

仕様 / 技術仕様

• 型式: SCF
• 目的: 消化槽温度を一定に保つこと；2〜3 °C を超える急激な温度変化を防止
• 構造: 180° ベンドで接続された同心円管の集合
• 流れの配置: 汚泥は内部配管；水は外側を逆流
• 外部水回路によるフライホイール機能
• 入口汚泥温度: 約 30〜32 °C
• 出口汚泥温度: 約 37〜40 °C
• 熱交換器内の汚泥速度: 約 1.5 m/s
• 最大熱交換能力: 約 22,500 kcal/m²·h
• ベントおよび排出バルブ: 上部および下部に配置され、効率的な運転を実現
• 保守: 内部清掃のため完全分解可能
• 標準材質: 炭素鋼；オプション: 全面ステンレスまたは内部ステンレス／外部炭素鋼のハイブリッド（要望により）
