フリーフロー製品用サイロ SF

ステンレス製ホッパー長方形

カテゴリ スラッジ
タイプ スラッジサイロ

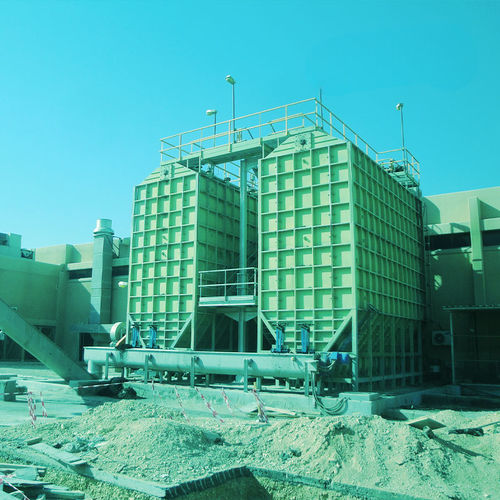

説明 SF型スラッジ貯蔵サイロは、中・大型の処理場で、濃縮後およびベルトプレスや遠心分離機で処理された脱水スラッジを保管するために設計されています。サイロは長方形底面の直方体タンク、切り口が円錐台形の排出ホッパー、上部配分スクリュー（軸付）、下部軸無し搬送スクリュー2本、点検口、手すり付き通路、保守用はしご、支持脚で構成されます。要望によりトラック積込用の傾斜スクリューを供給できます。

タンクは適切な厚さの金属板で製作され、上下周囲にリブで補強されています。支持脚はベースプレートとアンカーボルトを備えます。投入されるスラッジの乾物含有率は18%～30%で、軸付配分スクリューによりサイロ全長にわたり分配されます。ホッパーの壁の傾斜により、スラッジは下部の軸無し搬送スクリューへ確実に落下します。設置現場の衛生確保のためカバーが装備されています。

長方形底面と革新的な排出方式により、円筒形サイロと異なり架橋（ブリッジ）や偏った流路の発生を防ぎます。要望により超音波レベル計や支持脚の荷重検出器（称重セル）を装備して、スラッジ量を連続測定できます。大型のため工場での仮組み立て・試験を行い、現地で溶接するための分割部材で供給するか、要望によりボルト接合での供給も可能です。標準材料はステンレス鋼、炭素鋼はオプションです。

特長

• 乾物含有率の高いスラッジを大量に保管可能
• 現場の衛生・安全を確保する全閉形構造
• 大きな寸法でも輸送・組立が容易な工場プレアセンブリ構造

仕様

• 型式 / 呼称: SF
• 用途: 脱水スラッジの保管（濃縮後、ベルトプレスまたは遠心分離機処理後）
• タンク形状: 直方体（長方形底面）
• 排出ホッパー: 壁傾斜のある円錐台形ホッパー
• 分配: 上部配分スクリュー（軸付）、サイロ長手方向
• 搬送: 下部軸無し搬送スクリュー2本
• 入口スラッジ乾物含有率: 18% – 30%
• カバー: 装備（衛生を確保）
• 通路・アクセス: 手すり付き通路、保守用はしご、点検口
• 支持構造: ベースプレートおよびアンカーボルト付き支持脚
• 補強: 上下周囲にリブで補強されたタンク
• 工場組立: 工場でのプレ組立・試験済み；現地溶接用の部材で供給、または要望によりボルト接合
• 標準材料: ステンレス鋼；代替: 炭素鋼（要望時）
• オプション装備: トラック積込用傾斜スクリュー；超音波レベル計；連続測定用称重セル
• 主な利点: 長方形底面と革新的な排出方式により架橋や偏流を防止
