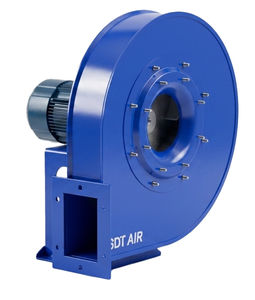

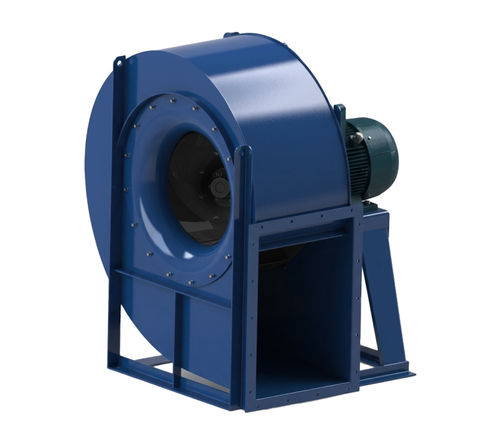

遠心扇風機 AERIS-P

農舎用畜舎用排出

概要

AERIS-Pは、中圧・単吸込の遠心ファンで、クリーンまたはやや粉じんを含む空気の輸送を目的とした工業および空調（HVAC）用途向けに設計されています。鋼板製ハウジングと後方曲げ羽根（リアクションタイプ）を備え、連続運転および設備への組み込みに適しています。

主な設計特徴

• システム4構成：羽根車をモーター軸に直接取り付け、モーターは剛性のあるベースフレームで支持し、恒久的なアライメントと最大の動力伝達を確保します。
• 自浄性プロファイルを持つ後方曲げ（リアクション）羽根車；静的・動的にバランス調整され、静粛で効率的な運転を実現します。
• 振動低減用フロントサポートフットを標準装備（小型～500まではオプション、560以降は標準）。
• 駆動系は現地での調整が630まで可能；710～1000は組立の整合性確保のため工場で向きが決定されます。

用途

• クリーンまたはやや粉じんを含む空気の吸気・輸送
• 局所排気・集塵
• 塗装ブース
• 業務用および産業用空調システム（HVAC）

構造と材料

• 標準構造：炭素鋼（鉄系部品はすべて鋼板製）。
• ～630：高精度ロックシーム接合（lock-seam）による製造。
• 630以上：連続溶接構造で構造剛性を強化。
• 標準仕上げ：非攻撃性環境向けの工業用塗装。

耐熱・特殊仕様

• 標準仕様：連続運転で最大130 °Cまで対応。
• 高温仕様：冷却羽根、材料選定、熱膨張対策などの設計により最大250 °Cまでの連続運転が可能。
• 特殊仕様：点検扉、ドレンプラグ、気密ハウジング、断熱、耐火花仕様、ATEX対応モーター等。

カスタマイズオプション

• 特殊材料：ステンレス（AISI 304 / 316）、コルテン鋼、Hardox（耐摩耗性）。
• 表面処理：耐熱塗装、溶融亜鉛メッキ、C4 / C5等級の特殊コーティング（塩害・腐食環境向け）。
• その他：高温仕様、点検扉、ドレンプラグ、気密ハウジング、断熱、耐火花設計、ATEX認定モーター。

動力装置と効率

• TEFC（totally enclosed, fan-cooled）モーターを採用し、過酷な産業環境での信頼性を確保します。
• ErP適合：0.75 kW未満はIE2、0.75–55 kWはIE3（標準）、75 kW以上はIE4を用意。

仕様 / 技術データ

• タイプ：中圧・単吸込遠心ファン（AERIS / AERIS-Pシリーズ）。
• ハウジングと羽根車：鋼板構造（標準）。
• 羽根形式：後方曲げ（リアクション）・自浄性プロファイル；静的・動的バランス済み。
• 構成：システム4 — 羽根車はモーター軸に直結、モーターは剛性ベース上に支持。
• 振動対策：フロントサポートフット（小型はオプション）。
• 駆動：現地調整可能（～630）；710–1000は工場設定。
• 製造法：～630はロックシーム、630以上は連続溶接。
• 温度対応：標準～130 °C；高温仕様で～250 °C。
• 標準仕上げ：非攻撃性環境向け工業塗装。
• 使用可能材料：炭素鋼（標準）、ステンレス AISI 304 / 316、コルテン、Hardox。
• 表面保護オプション：耐熱塗装、溶融亜鉛メッキ、C4 / C5コーティング。
• 特殊仕様/アクセサリ：点検扉、ドレンプラグ、気密ハウジング、断熱、耐火花仕様、ATEXモーター。
• モーター：TEFC；ErPクラス IE2 / IE3 / IE4（出力範囲により）。
• 代表用途：吸気、局所排気、塗装ブース、業務・産業用空調、プラント換気。
