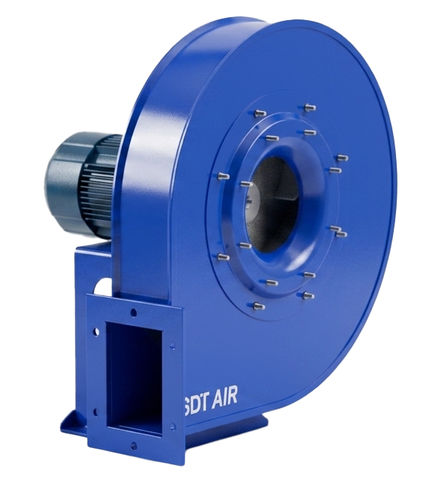

遠心扇風機 Kron

サイロ用排出空気循環用

製品概要
KRONシリーズは、鋼板製ハウジングとインペラを備えた中圧単吸込型遠心ファンで、高圧力が求められる低〜中流量の産業用途向けに設計されています。System 4 構成ではインペラをモーター軸に直接取り付け、モーターは剛性のあるベースフレームに支持され、常時の整列、高い伝達効率、保守低減を実現します。

適用分野

• 清浄〜軽度粉塵を含む空気の吸引・輸送（おがくず、木片、削り屑、非繊維性顆粒など）
• 空気搬送（空気輸送）
• 材料の乾燥工程
• 加圧・換気システム
• 鋳造所・金属加工プラント
• パルプ工場
• 工業用炉
• 化学工業の空気処理

主な特長

• 中圧遠心設計、単吸込型
• 堅牢な構造：本体およびインペラは鋼板製（標準は炭素鋼の鉄製部品）
• System 4 構成：インペラをモーター軸に直接装着、モーターを剛性ベースに搭載し直結効率と恒久的な整列を確保
• 後方湾曲インペラ（自己洗浄プロファイル）、静的・動的にバランス調整済みで静音かつ高効率
• 振動低減のための前部支持脚など動的安定化対策
• 駆動方式：サイズ710からベルト駆動、サイズ1120から直結駆動
• 据付：サイズ630まで現地で方向調整可能、710〜1000は工場で方向確定
• 組立方法：630まで高精度嵌合、630以上は連続溶接構造で高剛性を確保
• 温度仕様：標準は連続使用で最大130 °C、特殊仕様で最大250 °Cまで対応可能
• 非腐食性環境向けの標準工業塗装仕上げ

カスタマイズオプション

• 特殊材料：ステンレス（AISI 304 / 316）、コルテン鋼、Hardox
• 表面保護：耐熱塗装、溶融亜鉛めっき、塩害や過酷環境向けのC4 / C5コーティング
• 特殊仕様：高温仕様、点検口、排水口、密閉ハウジングまたは断熱ハウジング、耐火花設計、ATEX認証モーターなど

駆動と効率

• TEFCモーター：外部冷却付き全閉型モーター、厳しい産業環境向け
• ErP適合：0.75 kW〜55 kWはIE3標準、75 kW以上はIE4、0.75 kW未満はIE2を想定

仕様 / 技術データ

• 呼称：KRON
• 種類：中圧遠心ファン、単吸込型
• 標準材料：鋼板（鉄製部品は炭素鋼）
• インペラ：後方曲線、自己洗浄プロファイル、静的・動的バランス調整済み
• 駆動構成：System 4（インペラをモーター軸に直付け、モーターは剛性ベースに搭載）
• サイズ別駆動：710からベルト駆動、1120から直結駆動
• 据付：630まで現地調整可能、710–1000は工場で方向確定
• 組立：630まで嵌合式、630以上は連続溶接
• 使用温度：標準130 °C連続、特殊構成で最大250 °C
• 処理媒体例：清浄〜軽微粉塵の空気、おがくず、切屑、削り屑、非繊維性顆粒
• 代表的用途：空気搬送、材料乾燥、加圧、鋳造、パルプ工場、工業炉、化学産業
• 選択可能な材料／保護：AISI 304/316、Corten、Hardox、耐熱塗装、めっき、C4/C5
• 追加オプション：点検口、排水、密閉／断熱ハウジング、耐火花仕様、ATEXモーター
• 駆動選択：TEFCモーター、出力に応じたErPクラス IE2/IE3/IE4
