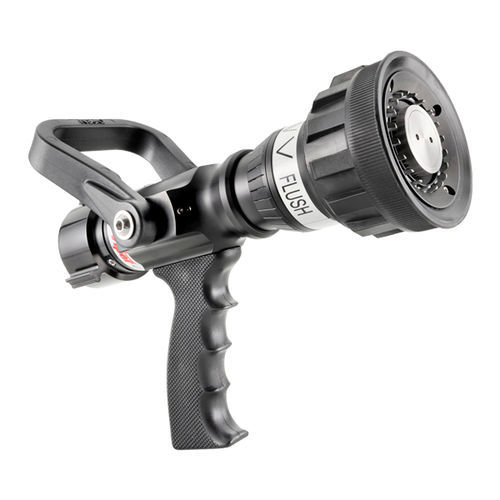

ステンレス製ノズル VIPER MATIC®

フルジェット噴霧高圧

製品概要
自動消火ノズル VIPER MATIC は、プロフェッショナルな消火作業向けに設計された自動流量制御ノズルです。Rylstatic® 二重霧化技術、強化ゴムバンパー、ファイバー配合ポリマコーティングを採用。バンパー閉鎖型、バンパー付きハンドル型、ハンドル＋シャットオフバルブ型が選択可能です。

主な特徴

• 消火作業向け自動流量ノズル
• ポリアミドファイバーで強化された歯を備えた高保護ゴムバンパー
• 軽量で耐久性のあるファイバー配合ポリマコーティング
• オプション：バンパー閉鎖、バンパー付きハンドル、ハンドル＋シャットオフバルブ

Rylstatic® システム
特許技術である Rylstatic® の霧化パターンと従来の回転歯を組み合わせ、制御された安定した霧化性能を提供します。Rylstatic® は TIPSA の特許技術です。

噴流パターン
バンパーを回転させることで Full Fog（保護）、Narrow Fog（狭霧）、Straight Stream（直射）および中間のPulse モードを選択できます。低視界時に Narrow Fog を識別するための突起も備えます。FLUSH モードは異物を除去し、パターンの乱れを防ぎます。圧力イリミネーターにより、入口圧の変動に応じた調整が容易です。

リング表示
リングのマーキングは高反射材で行われ、暗所や煙中での視認性を向上させます。

シャットオフバルブ
二重駆動シャフトと前方シートを備えたスライドバルブ設計により、中間流量位置での操作が可能です。高圧作業時の誤閉止を防ぐ圧力逃がし機能を備えます。

ステンレス製入口スクリーン
入口にステンレススクリーンを装着し、異物の侵入を防止して作業中の損傷や故障のリスクを低減します。

圧力・流量制御
スライドバルブは部分閉鎖時でも滑らかで安定した流量制御を提供します。スプリング式バッフルが 40 GPM (150 LPM) から 125 GPM (475 LPM) の広い流量範囲で一定の圧力を維持します。圧力イリミネーターにより入口圧の変動に対する調整が簡素化されます。

ロット番号
出荷前に各ノズルにロット番号を刻印してトレーサビリティを確保します。

入口オプション
標準のねじり仕様：

• 1 1⁄2” NST/NH オス/メス（対応表記に準ずる）
• 1 1⁄2” NPSH/IPT メス
• 1 1⁄2” BSP メス / 2” BSP オス

要望により、STORZ、BARCELONA UNE 23400、DSP/GUILLEMIN、UNI、NOR、GOST 等の継手を提供可能。スイベル入口はホース接続時の連続回転を可能にします。

泡（フォーム）
インラインエダクターおよび低膨張フォームチューブを併用することでフォームノズルとして運用可能です。

保守とサービス
フォーム使用や汚染水使用後は清水で洗浄すれば最小限の保守で済みます。サービスキットを用意しています。

認証と規格
NFPA 1964、EN15182-1、EN15182-2 Type 4 に適合。ISO9001 認定設備で製造。要望に応じて自己証明書を提出可能です。

仕様

• モデル: VIPER MATIC®
• 流量範囲: 40 GPM (150 LPM) 〜 125 GPM (475 LPM)
• 噴流モード: Full Fog (Protection), Narrow Fog, Straight Stream, Pulse mode, Flush mode
• バルブ種類: 二重駆動シャフト、前方シート、圧力逃がし付きスライドバルブ
• 入口スクリーン: ステンレス
• 材料/コーティング: ファイバー配合ポリマコーティング；ポリアミドファイバー強化歯付きゴムバンパー
• 入口ねじ仕様: 1 1⁄2” NST/NH メス; 1 1⁄2” NPSH/IPT メス; 1 1⁄2” BSP メス / 2” BSP オス
• 対応継手: STORZ, BARCELONA UNE 23400, DSP/GUILLEMIN, UNI, NOR, GOST
• スイベル入口: 連続回転オプション
• フォーム対応: インラインエダクターと低膨張フォームチューブで使用可
• トレーサビリティ: 各ユニットにロット番号
• 保守: 清水での洗浄；サービスキットあり
• 規格: NFPA 1964; EN15182-1; EN15182-2 Type 4
• 製造: ISO9001 認定工場
