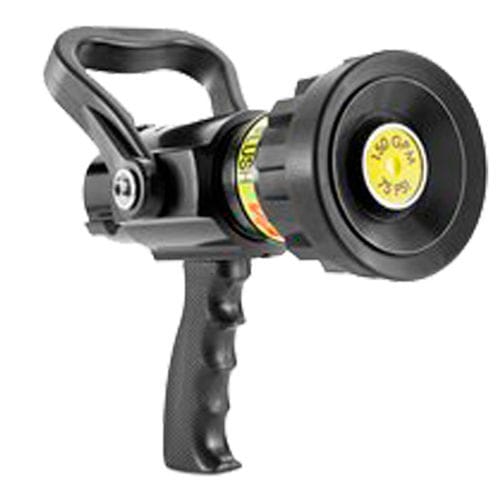

ステンレス製ノズル VIPER® Spartan

フルジェット

概要
固定オリフィスを備えた軽量の定流量消火ノズル。特許取得済みのRYLSTATIC®システムにより、摩擦損失を低減しつつ均一なフォグパターンを生成します。ステンレス製部品と二重シートのボールバルブにより耐久性と信頼性を確保。NFPA 1964およびUNE EN 15182-1 / EN 15182-2 タイプ2の要件に適合して設計・製造されています。

主な特長

• 特許のRYLSTATIC®システム：より小さい滴で均一な水霧を生成し、摩擦損失を低減。
• 広い圧力範囲での定流量性能により安定した動作を実現。
• 低メンテナンスのステンレス製ボールシャットオフバルブ（二重シート）とスムーズな開/閉ハンドル。
• 異物混入を防ぐステンレス製入口スクリーン。
• 陽極酸化アルミニウムへのレーザー刻印により流量セレクターとパターンリングの表示が長持ちで視認性良好。
• 各ノズルにロット番号を刻印してトレーサビリティを確保。

流量設定
50 PSI（3.5 bar）〜100 PSI（7 bar）で優れた流れ性能。4機種、40以上の流量/圧力構成を用意。異物除去やパターン乱れ防止のためのFLUSHモードを搭載。

噴射パターン
バンパーを回転させてFull Fog（保護）→ Narrow Fog → Straight Streamに切替。低視界下でもNarrow Fogを識別できる突起付のバンパーを装備。RYLSTATIC®のフォグは従来方式に比べ保護範囲が広く、滴が小さく摩擦損失が少ないのが特長です。

停止弁
二重シート、二重駆動軸を持つステンレス製ボールバルブはウォーターハンマーに強く耐久性に優れます。スムーズな開/閉ハンドルで操作が容易、メンテナンスも少ない設計です。

ステンレス製入口スクリーン
入口に内蔵されたステンレススクリーンが異物の侵入を防ぎ、運転中の損傷や故障リスクを低減します。

刻印とロット番号
流量セレクターとパターンリングは陽極酸化アルミにレーザー刻印され、長期にわたり視認性を保持します。各ノズルにロット番号を刻印しトレーサビリティを確保しています。

入口オプション

• NST/NH メス
• NPSH/IPT メス
• BSP メス

オプションのカップリング（要相談）：STORZ、BARCELONA UNE 23400、DSP/GUILLEMIN、UNI、NOR、GOST。スイベル入口により給水ホース接続時も連続回転が可能です。

フォーム（泡）
オプションのフォームチューブを装着してフォームノズルとして使用可能。プレミックス泡やインラインエダクターに対応します。

認証・規格
NFPA 1964準拠。ISO9001認定の工場で製造。EN15182-1 & EN15182-2 タイプ2の自己証明書は要請時提供可能です。

保守・サービス
フォーム使用や汚染水使用後は清水で定期的にフラッシュすることでメンテナンスを最小限に抑えられます。サービスキットを提供しています。

技術仕様

• モデルファミリー：VIPER® Spartan
• 使用圧力範囲：50 PSI（3.5 bar）〜100 PSI（7 bar）
• バリエーション：4機種、40以上の流量/圧力構成
• 流量制御：定流量ノズル、FLUSHモード搭載
• フォグシステム：RYLSTATIC®（均一な霧、より小さな滴、摩擦損失低減）
• パターン調整：バンパー回転でFull Fog→Narrow Fog→Straight Stream、Narrow Fog識別用突起
• 弁：ステンレス製ボールバルブ、二重シート、二重駆動軸、開/閉ハンドル
• 入口保護：内部ステンレススクリーン
• 刻印：陽極酸化アルミにレーザー刻印
• トレーサビリティ：各ノズルにロット番号刻印
• 標準入口ねじ：NST/NH メス、NPSH/IPT メス、BSP メス
• オプションカップリング：STORZ、BARCELONA UNE 23400、DSP/GUILLEMIN、UNI、NOR、GOST（要相談）
• スイベル入口：接続時の連続回転を許容
• フォーム互換性：オプションのフォームチューブ対応、プレミックス及びインラインエダクター対応
• 規格・認証：NFPA 1964準拠、ISO9001製造、EN15182-1 & EN15182-2 タイプ2 自己証明書あり
• メンテナンス：最小限；フォームや汚染水使用後はフラッシュ推奨；サービスキットあり
