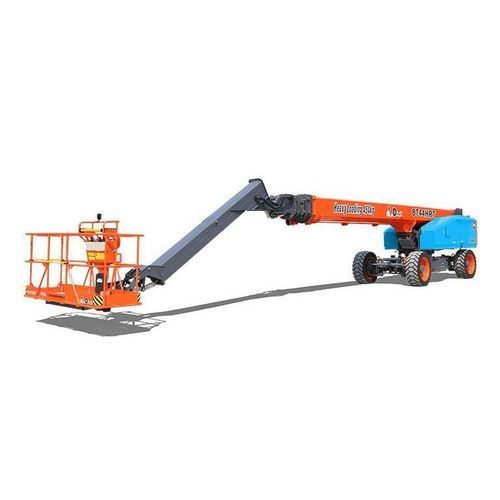

自走式高所作業車 BT44HRT

電動式四輪駆動

製品概要

• TEUPEN（DINGLIのドイツR&Dセンター）によって開発;
• 水平・垂直のモジュラー設計、フルレンジで85%の共通部品；電動/ディーゼル/ハイブリッドモデルが同一プラットフォーム上で展開;
• 特許取得のワンタッチ現場車軸拡張機構、4輪駆動＆操舵；狭所での車軸拡張・縮小が可能;
• 同等機と比べて作業効率を最大40%向上;
• Cat3安全アーキテクチャ、電子制御ソフトウェア・ハードウェアの完全冗長化;
• ジブは230°可動、コンテナ輸送に対応してフックバック可能;
• 360V 150–180Ahのモジュラー高電圧バッテリーを装備し、外部電源がない場合にバッテリーを充電する汎用レンジエクステンダーを装備。

寸法
最大作業高: 44.44m / 146ft
最大プラットフォーム高: 42.44m / 139ft 3in
最大作業半径(+0.6m): 25.60m / 83ft 12in
最大プラットフォーム到達距離: 25.00m / 82ft
最大オーバークリアランス: /
最大下方探査深度: /
全長（格納時）: 17.00m / 55ft 9in
全幅（軸拡張時）: 4.17m / 13ft 8in
全幅（軸縮小時）: 2.44m / 8ft
全高（格納時）: 2.83m / 9ft 3in
輸送サイズ（長×幅×高）: 11.92m×2.44m×2.83m / 39ft 2in×8ft×9ft 3in
プラットフォーム寸法（長×幅）: 2.44m×0.91m / 8ft×2ft 11in
プラットフォーム高さ: /
ターンテーブル張出し（軸拡張時）: 1.39m / 4ft 7in
ターンテーブル張出し（軸縮小時）: 2.28m / 7ft 6in
最低地上高（格納/上昇）: 0.40m / 1ft 4in
ホイールベース（軸拡張時）: 4.07m / 13ft 4in
ホイールベース（軸縮小時）: 4.27m / 14ft
タイヤ: 445/50/D710

性能
S.W.L（制限なし/制限あり）: 300kg/454kg / 661lb/1000lb
最大搭乗者数: 3
登坂能力: 0.45
走行速度（格納時）: ≯ 6.0km/h / ≯ 3.73mph
走行速度（上昇時）: ≯ 1.1km/h / ≯ 0.68mph
最大作業傾斜（X/Y）: 5°/5°
ターンテーブル回転: 360°連続
プラットフォーム回転: 180°
ジブ動作: 230°
メインブーム最大角度: 75°
旋回半径 - 軸拡張時（内側/外側）: 2.99m/5.41m / 9ft 10in/17ft 9in
旋回半径 - 軸縮小時（内側/外側）: 8.27m/10.85m / 27ft 1in/35ft 7in

重量
総重量: 23000kg / 50706lb

動力
ディーゼルエンジン: /
レンジエクステンダーエンジン: Kubota D1105 / 18.2kW
燃料タンク（ディーゼル）: 100L / 26gal
油圧タンク: 230L / 60gal
非常用電源システム: 12V
リチウムバッテリー: 358.4V / 173Ah
充電器: 358.4V / 32A
ポンプモータ: 360VDC / 30kW

技術仕様

• 機種: BT44HRT
• シリーズ: T Series
• 最大作業高: 44.44m / 146ft
• 最大プラットフォーム高: 42.44m / 139ft 3in
• 最大アウトリーチ: 25.60m（作業範囲 +0.6m） / 83ft 12in
• プラットフォーム荷重（S.W.L）: 300kg（無制限） / 454kg（制限あり）
• 最大搭乗者数: 3
• 総重量: 23000kg
• 軸の拡張/収縮機能: ワンタッチ現場車軸拡張（特許）および4輪駆動・操舵
• ジブ動作: 230°（コンテナ輸送用にフックバック可能）
• バッテリー: 358.4V / 173Ah リチウム；オプションで360V 150–180Ahのモジュラーバッテリーと汎用レンジエクステンダー
• レンジエクステンダーエンジン: Kubota D1105（18.2kW）
• 走行速度（格納時）: 最大6.0 km/h
• ターンテーブル回転: 360°連続
