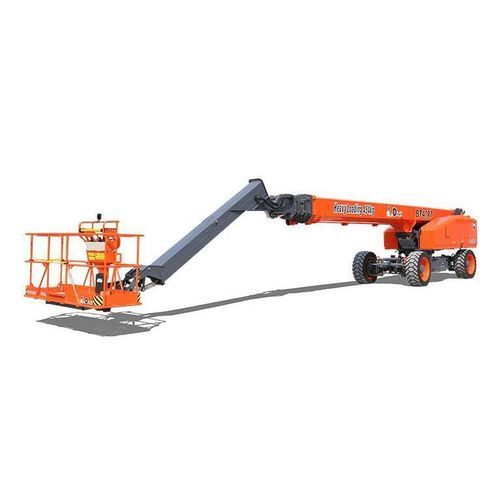

自走式高所作業車 BT41RT

電動式四輪駆動

概要

• TEUPEN（DINGLIのドイツR&Dセンター）によって開発。
• 水平・垂直のモジュラー設計で、シリーズ全体の85%の部品を共用。電動・ディーゼル・ハイブリッドが同一プラットフォーム上で展開可能。
• ワンキーでの現地車軸展開（特許）と四輪駆動・四輪操舵により狭所での自在な操縦が可能。
• ジブは230°の可動域を持ち、標準コンテナ輸送時は固定可能。
• 電子制御のハードウェア・ソフトウェアに冗長性を持つCat3安全アーキテクチャ。
• Deutz TD2.9 L4ディーゼルエンジン（55.4 kW）搭載、登坂能力最大45%。

製品種別

• T Series
• 型式: BT41RT

製品仕様
寸法
最大作業高: 41.54m / 136ft 3in
最大プラットフォーム高: 39.54m / 129ft 9in
最大作業半径（+0.6m）: 24.10m / 79ft 1in
最大プラットフォーム到達範囲: 23.50m / 77ft 1in
格納時全長: 16.50m / 54ft 2in
全幅（アクスル展開時）: 4.17m / 13ft 8in
全幅（アクスル格納時）: 2.44m / 8ft
格納時全高: 2.83m / 9ft 3in
輸送寸法（長×幅×高）: 11.17m×2.44m×2.83m / 36ft 8in×8ft×9ft 3in
プラットフォーム寸法（長×幅）: 2.44m×0.91m / 8ft×2ft 12in
ターンテーブルトレイル（展開/格納）: 1.39m / 2.28m
最低地上高（格納/展開）: 0.40m / 1ft 4in
ホイールベース（展開/格納）: 4.07m / 4.27m
タイヤ: 445/50/D710

性能
使用荷重（制限無/制限付）: 300kg / 454kg (661lb / 1000lb)
最大搭載人数: 3名
登坂能力: 45%
走行速度（格納時）: ≤ 6.0 km/h / ≤ 3.73 mph
走行速度（展開時）: ≤ 1.1 km/h / ≤ 0.68 mph
最大作業傾斜（X/Y）: 5° / 5°
旋回台回転: 360° 連続
プラットフォーム回転: 180°
ジブ可動: 230°
メインブーム最大角度: 75°
旋回半径 - アクスル展開（内側/外側）: 2.99m / 5.41m
旋回半径 - アクスル格納（内側/外側）: 8.27m / 10.85m

重量
総重量: 21300 kg / 46958 lb

動力
ディーゼルエンジン: Deutz TD2.9 L4 — 55.4 kW
燃料タンク: 150 L / 39 gal
油圧タンク: 230 L / 60 gal
非常用電源: 12V

技術仕様

• 型式: BT41RT (T Series)
• 最大作業高: 41.54 m
• 最大プラットフォーム高: 39.54 m
• 最大作業半径 (+0.6m): 24.10 m
• 最大プラットフォーム到達範囲: 23.50 m
• 格納時全長: 16.50 m
• 全幅（展開/格納）: 4.17 m / 2.44 m
• 格納時全高: 2.83 m
• 輸送寸法: 11.17 m × 2.44 m × 2.83 m
• プラットフォーム寸法: 2.44 m × 0.91 m
• ターンテーブルトレイル（展開/格納）: 1.39 m / 2.28 m
• 最低地上高（格納/展開）: 0.40 m
• ホイールベース（展開/格納）: 4.07 m / 4.27 m
• タイヤ: 445/50/D710
• 使用荷重（制限無/制限付）: 300 kg / 454 kg
• 最大搭載人数: 3
• 登坂能力: 45%
• 走行速度（格納/展開）: ≤ 6.0 km/h / ≤ 1.1 km/h
• 旋回台回転: 360° 連続；プラットフォーム回転: 180°
• ジブ可動: 230°；メインブーム最大角度: 75°
• 総重量: 21300 kg
• ディーゼルエンジン: Deutz TD2.9 L4, 55.4 kW
• 燃料タンク容量: 150 L；油圧タンク容量: 230 L
• 非常用電源: 12V
