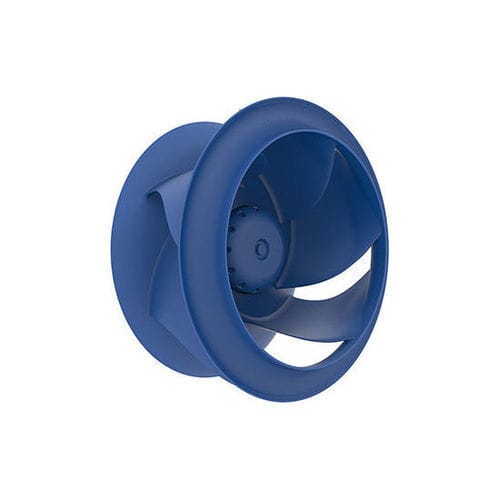

農舎用扇風機 ZAvblue2

空気循環用遠心

概要
ZAvblue2は、システム効率の高さと低騒音を求められる換気・冷却システム向けに設計されたコンパクトな遠心ファンシリーズです。ECblueモーター技術と拡大された吸入口を備えた生体模倣的に最適化されたインペラの組み合わせにより、システム効率70％以上を達成し、従来機比で最大3 dBの騒音低減を実現します。これにより、消費電力を抑えつつ高い風量を得ることができます。

ZApilotXL性能モジュール
ZAvblue2はZApilotXL性能モジュールを搭載可能です。GRモジュールと同一の取付寸法のため、大掛かりな改造を伴わないドロップイン置換が可能です。ZApilotXL搭載により、全体効率が最大で約7％向上します。風量重視の用途に適した組合せです。

特長

• システム効率最大70.1％（ZApilotXL装着時 最大74.4％）
• ECblue外部ローターモーター（統合コントローラ付）
• 生体模倣で最適化されたインペラと拡大吸入口により流量指向の流出挙動を実現
• 狭小な設置スペースにも対応する非常にコンパクトな設計
• 供給量増加とともに消費電力を低減
• 従来機比で最大–3 dBの音響改善

製品仕様
ZAvblue2最新世代のフリーランインペラ（後方湾曲6枚羽、3D成形）。インペラ材質：高性能複合材料。吸入口ノズルは亜鉛めっき鋼板製オプションあり。インペラ径：250、280、315、355、400、450、500、560、630 mm。無負荷吹出しでの風量は最大約23,000 m³/h、静圧上昇は最大約1,600 Paまで対応。コンパクトな設置が可能で、ZApilotXLにより風量重視の用途での性能を向上させます。

特性と特長
3D成形羽根、回転ディフューザ、斜め流出を組み合わせることで高風量、高いインペラ効率、低騒音を実現します。狭い設置空間での高流量用途に適しています。

モーター構成

• 外部ローターモーター：ファンに合わせた統合コントローラ付きECblue技術

技術仕様

• 型式／シリーズ：ZAvblue2
• インペラ形式：後方湾曲6枚羽、3Dプロファイルのフリーランインペラ
• インペラ材質：高性能複合材料
• 吸入口ノズルオプション：亜鉛めっき鋼板
• 利用可能なインペラサイズ：250 mm、280 mm、315 mm、355 mm、400 mm、450 mm、500 mm、560 mm、630 mm
• 風量（無負荷吹出し）：最大約23,000 m³/h
• 最大静圧上昇：最大約1,600 Pa
• システム効率：最大70.1％（ZApilotXL装着時 最大74.4％）
• ZApilotXLによる効率向上：最大約7％
• 音響改善：従来機比で最大–3 dB
• 設計のハイライト：最適化された吸入口、回転ディフューザ、斜め流出、流量指向の流出挙動
• 設置：狭小スペース向けに非常にコンパクトな設計；GRモジュールと同一の取付寸法でドロップイン交換可能（ZApilotXL対応）
• モーター技術：統合コントローラ付きECblue外部ローターモーター
• 代表的な用途：換気・冷却システム、騒音対策が必要な設備、熱交換機（ヒートポンプ）、住宅換気、データセンター、機器冷却、コンプレッサー、包装・生産機械、クリーンルーム作業場
