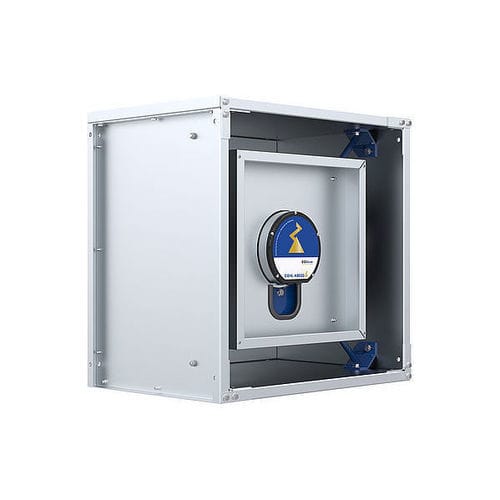

温室用扇風機 ZAcube

空気循環用遠心

概要
ZAcubeは、柔軟で省スペースな換気構成を可能にする積層式ファンモジュールシステムです。モジュールはさまざまな形状で組み合わせ可能で、最大5段まで積み重ねて特定の風量や設置要件に対応できます。表面は滑らかで角がないため洗浄・保守が容易で、一般的な標準フィルター寸法に適合します。

製品仕様
効率を最大化し騒音を低減するためにPremium Optimizerを内蔵した積層式ファンモジュールシステム。モジュールはシステム効率を高める自由回転式ZAbluefinシリーズホイール、または最大性能のCproホイールを315〜560 mmサイズで搭載可能です。インペラ材質：高性能ZAmid複合材料。風量：最大約17,500 m³/h（自由吐出）。最大静圧上昇：最大約2,100 Pa。RLT機器の水平給気や既存設備の後付けに適し、標準ネジによる簡易な手動取付けが可能です。

特長・用途
内蔵のPremium Optimizerは、モジュール出口での流れを均一化し、換気性能を向上させるとともに音響特性を改善します。下流部品への流れが均一になるため、ファンと下流部品間の距離を短縮できます。モジュール設計により素早く簡単にファン構成を組み立てられ、ユニットは自己支持型のため追加補強を必要としません。滑らかな表面とPremium Optimizerのクリック式により優れたアクセス性と洗浄性を確保し、厳しい衛生要件に対応します。

標準化された接続ネジが付属し、モジュール同士を容易に連結できます。周囲のフランジ面によりモジュール間の気密シールが可能です。省スペース設計は輸送・取り扱い時にも利点があります。

モーター構成
外転子モーター：

• ECblue技術：ファンに合わせた統合コントローラーを備えた外転子モーター

技術仕様

• シリーズ / 型式：ZAcube with Premium Optimizer
• 積層可能モジュール：最大5段
• モジュールホイールオプション：自由回転ZAbluefinシリーズホイールまたはCproホイール
• 対応サイズ：315 mm、355 mm、400 mm、450 mm、500 mm、560 mm
• インペラ材質：高性能ZAmid複合材料
• 最大風量（自由吐出）：最大約17,500 m³/h
• 最大静圧上昇：最大約2,100 Pa
• 給気方向：RLT機器の水平給気または既存設備のレトロフィット向け
• 表面 / 衛生：滑らかな表面、鋭利なエッジなし、洗浄容易、Premium Optimizerのクリック式
• 接続：標準化された接続ネジ付属、周囲フランジ面で気密シール
• 利点：出口流れの改善、換気性能向上、音響低減、下流部品への均一流れ、輸送・取り扱いに優れた省スペース設計
• モーター技術：外転子モーター；ファンに合わせたECblue（統合コントローラー）
