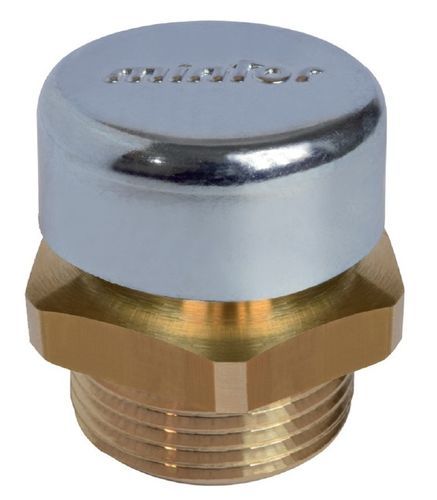

Bujão respiro TSL/TNF

de enchimento

Descrição
Tampa de enchimento e respiro de óleo de ventilação livre em latão, com labirinto e filtro esférico de bronze, protegida por cobertura em aço galvanizado. A pressão gerada pelas partes rotativas dentro da caixa de engrenagens é expelida através do labirinto, impedindo que respingos de óleo escapem e evitando a entrada de corpos estranhos durante a fase de sucção. O filtro no tampão tem grau de filtração de 40 µm.

Aplicações
TSL/TNF é adequado para ambientes com poeira e recomendado para o setor automotivo, para uso em unidades de potência e cilindros.

Aviso
O produto não foi projetado para operar em posição invertida. A instalação ou testes nessa configuração estão fora das especificações de projeto e podem comprometer o funcionamento adequado.

Informações técnicas - GAS ISO 228
ROSCA - d - h - f - e - s
1/4" - 16.5 - 19 - 8 - 17 - 19
3/8" - 21 - 19 - 8 - 22 - 24.5
1/2" - 21 - 22 - 10 - 24 - 26.8

Características / especificações técnicas

• Modelo: TSL/TNF
• Tipo: tampa de enchimento e respiro de óleo com labirinto e filtro
• Material: corpo em latão; filtro esférico de bronze; cobertura protetora em aço galvanizado
• Grau de filtração: 40 µm
• Norma: GAS ISO 228
• Ambientes recomendados: ambientes com poeira; setor automotivo; unidades de potência e cilindros
• Limitação de operação: não usar em posição invertida
• Roscas e dimensões disponíveis:
  • 1/4" : d 16.5, h 19, f 8, e 17, s 19
  • 3/8" : d 21, h 19, f 8, e 22, s 24.5
  • 1/2" : d 21, h 22, f 10, e 24, s 26.8
